Zaprojektowana z myślą o zdalnej produkcji nowej generacji, obsługuje również NDI Embedded Bridge, umożliwiając transmisję wideo o niskim opóźnieniu i wysokiej jakości w wielu lokalizacjach — idealną do produkcji w wielu miejscach i transmisji na dużą skalę na zewnątrz. Dodatkowo obsługa protokołu FreeD umożliwia śledzenie w czasie rzeczywistym w zastosowaniach AR/VR, poprawiając produkcje wirtualne i zapewniając wciągające wrażenia. Kamera posiada również zbalansowane wejścia audio XLR do profesjonalnej integracji audio.
Od transmisji sportowych na żywo po produkcje plenerowe na dużą skalę, kamera Bolin EXU230NX zapewnia wyjątkową jakość obrazu Full HD, wiodącą w branży stabilizację obrazu i łatwą łączność IP, gwarantując wyraźny obraz w każdej sytuacji, niezależnie od warunków otoczenia.
Blok obrazu Sony

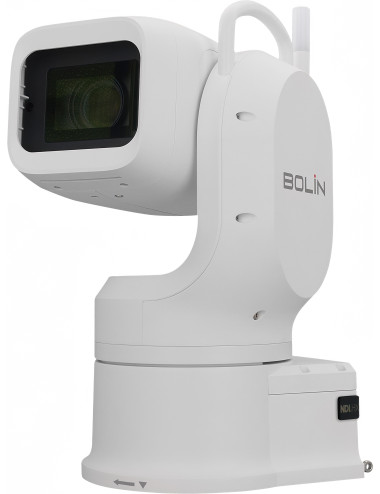

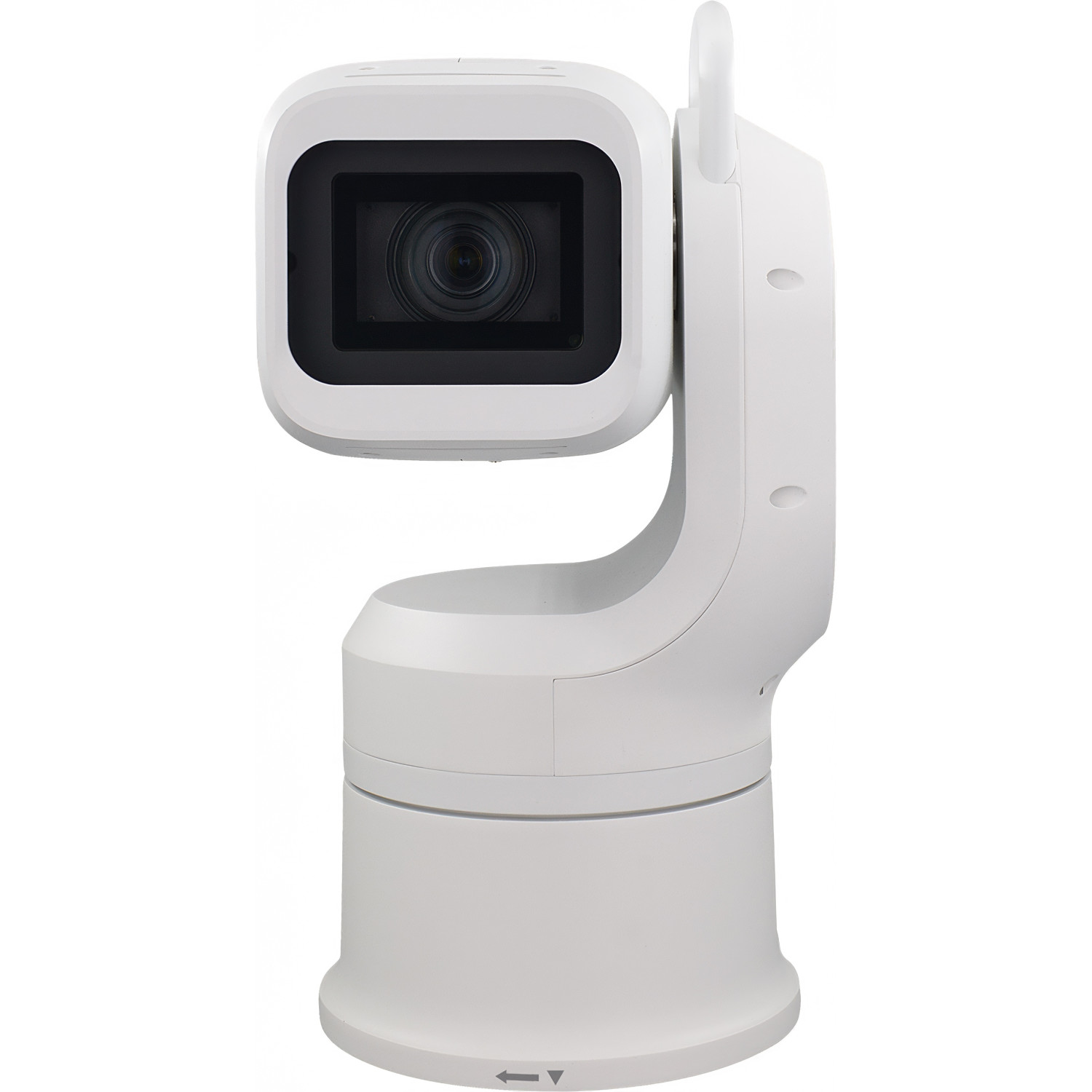

Kamera PTZ EXU230NX NDI HX3 wyposażona w najnowszy blok kamery Sony, który zapewnia lepszą widoczność dzięki zastosowaniu obiektywu o wysokiej rozdzielczości 8M, matrycy 4M (wielkość 1/1,8") oraz procesora ISP firmy Sony. Połączenie tych trzech podstawowych technologii zapewnia niesamowitą rozdzielczość, a zaawansowane funkcje AF / AE / AWB odtwarzają wierny obraz nawet w warunkach słabego oświetlenia.
- Matryca Sony STARVIS II 1/1,8 cala
- Ulepszona jakość obrazu w wysokiej rozdzielczości
- Obiektyw z 30-krotnym zoomem optycznym o wysokiej rozdzielczości 8M
- Zaawansowana wydajność AF, Spot Focus · Spot AE · Spot AWB
- Szeroki zakres dynamiczny (Wide-D)
- Wzmacniacz widoczności (VE)
- Praca w bardzo słabym oświetleniu w trybie kolorowym
- Stabilizator obrazu Super Image Stabilizer
Odporność na ekstremalne warunki pogodowe
- Odporność na obciążenie wiatrem, stabilna praca i brak uszkodzeń przy prędkości wiatru 30–60 m/s lub mniejszej
- Wbudowana grzałka i odmrażacz
- Praca w temperaturach od –40 °C do 60 °C (od –40°F do 140°F)
- Ukryta wycieraczka przeciwdeszczowa i osłona przeciwsłoneczna
- Całość wykonana ze stali nierdzewnej/mosiądzu/metalu
- Wewnętrzne części mechaniczne
- Cała obudowa posiada klasę ochrony IP67 przed pyłem i wodą
Stabilizacja obrazu
Funkcja stabilizacji obrazu została znacznie ulepszona w porównaniu z konwencjonalnymi stabilizatorami, dzięki czemu można nagrywać filmy w wysokiej rozdzielczości z mniejszym rozmyciem nawet w trudnych warunkach, przy dużych wibracjach.
Zaawansowana wydajność AF
Opatentowany przez firmę Sony algorytm AF umożliwia jednoczesne powiększanie i ustawianie ostrości w trudnych warunkach. W przeciwieństwie do zwykłych aparatów, które nie mogą jednocześnie powiększać i ustawiać ostrości ani ponownie ustawiać ostrości po jej utracie w określonych okolicznościach, aparat ten może jednocześnie powiększać i ustawiać ostrość, a jego algorytm minimalizuje utratę ostrości w trudnych warunkach, zwłaszcza w ciemnym otoczeniu (w tym w środowiskach, w których występuje mieszanka światła widzialnego i podczerwieni, oraz w środowiskach z lokalnymi silnymi źródłami światła).
30-krotny ulepszony zoom optyczny
W dążeniu do wysokiej jakości obrazu i matrycy 1/1,8 cala wprowadziliśmy 30-krotny ulepszony zoom optyczny z kombinacją zoomu obiektywu zgodnego z 8M i matrycy obrazu 4M. Piękne obrazy można uzyskać nie tylko przy szerokim kącie, ale także przy teleobiektywie, gdzie łatwo widoczne są efekty zmniejszonej rozdzielczości i aberracji.
Korekcja efektu Jero
W przypadku elektronicznej stabilizacji obrazu obraz jest zazwyczaj zniekształcony, gdy stopień rozmycia jest duży. Produkt ten koryguje to zjawisko i umożliwia uzyskanie naturalnych obrazów z niewielkim zniekształceniem.
Kamera PTZ Bolin z osadzonym mostkiem NDI
„”NDI Bridge rewolucjonizuje zdalną produkcję multimediów, eliminując tradycyjne ograniczenia geograficzne i ułatwiając płynną łączność, współpracę i tworzenie treści z dowolnego miejsca na świecie”.
Dzięki kamerom PTZ i dekoderom Bolin z funkcją NDI Bridge urządzenia streamują i odbierają zaszyfrowane strumienie NDI przez sieć WAN z dowolnego miejsca na świecie. Dzięki jednemu urządzeniu z wbudowanym mostkiem można streamować i odbierać wszystkie strumienie NDI w sieci. Urządzenia z wbudowaną funkcją NDI nie wymagają skomplikowanej konfiguracji, a ustawienia można łatwo wykonać z wyprzedzeniem, aby zapewnić obsługę typu plug and play w terenie.
Kamery PTZ firmy Bolin z NDI Embedded Bridge zapewniają współpracę w czasie rzeczywistym, solidne zabezpieczenia i płynne działanie podczas zdalnej produkcji i transmisji, wirtualnych wydarzeń i tworzenia treści.
Zintegrowany protokół FreeD do produkcji wideo VR/AR
FreeD (Free Dimensional Video) to protokół umożliwiający przechwytywanie i renderowanie immersyjnych, trójwymiarowych treści wideo. Jest on szczególnie przydatny w przypadku wirtualnych produkcji wideo na żywo z wykorzystaniem sygnałów wideo w paśmie podstawowym oraz, w przypadku kamer PTZ firmy Bolin, z ultra niskim opóźnieniem streamowania AV Over IP. Funkcja ta może być szeroko stosowana w takich zastosowaniach, jak prognozy pogody, sport, wiadomości i wydarzenia na żywo.
FreeD pomaga dostarczyć wszystkie dane osiowe potrzebne kamerze PTZ Bolin do inteligentnego i płynnego obracania, pochylania i powiększania obrazu podczas śledzenia wyznaczonych obiektów i osób. Nadawcy mogą łączyć kamery PTZ Bolin z obsługą FreeD z dostępnym, zaawansowanym oprogramowaniem, aby zautomatyzować złożone operacje kamery i uzyskać spektakularne wyniki.
SPECYFIKACJA
Obraz Full HD, 30X
Przetwornik obrazu: Sony
Matryca: Matryca CMOS 1/1,8 STARVIS 2
Liczba efektywnych pikseli: 2712 x 1538, 4,17 MP
Rozdzielczość obrazu: 2688 x 1520, 4,09 MP
Obiektyw: Ulepszony zoom optyczny 30X
Zoom cyfrowy: 12X
Kąt widzenia w poziomie: 58,1˚ (szeroki) – 2,3˚ (teleobiektyw),
Kąt widzenia w pionie: 34,9˚ (szeroki) – 1,7˚ (teleobiektyw),
ogniskowa: f= 6,5 mm (SZEROKI) do 162,5 mm (TELE)
Minimalna odległość od obiektu: 100 mm (szeroki), 1200 mm (teleobiektyw)
Przysłona: F1,6 (szeroki kąt) do F4,8 (teleobiektyw), 16 stopni
Minimalne oświetlenie: ICR wyłączone, 0,009 lx (1/30 s, 50%, wysoka czułość włączona); ICR włączone, 0,00008 lx (1/30 s, 50%, wysoka czułość włączona)
Czas otwarcia migawki: 1/1 s do 1/10000 s (22 stopnie)
Ostrość: Automatyczna, ręczna, wyzwalanie jednym naciśnięciem, pełny skan wyzwalany jednym naciśnięciem, bliska granica, unikanie światła punktowego, ostrość punktowa
Balans bieli: Automatyczny, ATW, wnętrze, na zewnątrz, WB jednym naciśnięciem, ręczny, automatyczny na zewnątrz, automatyczny dla lamp sodowych, lamp sodowych, automatyczny dla lamp sodowych na zewnątrz
Ekspozycja: Pełna automatyka, ustawienie limitu wzmocnienia, priorytet migawki, priorytet przysłony, ręczne, kompensacja EV
Funkcje: Wysoka czułość, kompensacja podświetlenia, HLC, E-FLIP, odbicie lustrzane, dzień/noc
WDR: Tak
Stabilizator obrazu: Tak, Super, Super+
Wzmocnienie koloru: Tak, (0-255)
Odcień kolorów: Tak, (0-255)
Gamma: Standardowa / Prosta gamma
Matryca kolorów: Tak
Redukcja szumów: Włączona/wyłączona (poziom 5 do 1 / Wyłączona, 6 stopni), 3D / 2D
Stosunek sygnału do szumu: ≥50db
HLC: Tak
E-Flip: Tak
Defog: Tak, (wyłączony, niski, średni, wysoki)
Wysoka czułość: Tak
Szybkość AE: Tak
Dzień/Noc: Tak
Kompensacja podświetlenia: Tak
Tryb niskiego opóźnienia: Tak
Mechaniczne
Ruch Pan: 340° (-170° do +170°); w pełni proporcjonalny; tryb standardowy: 0,08° do 60°/s; tryb szybki: 0,08° do 120°/s
Ruch Tilt: 205° (-35° do +170°); W pełni proporcjonalny; tryb standardowy: od 0,08° do 60°/s; tryb szybki: od 0,08° do 120°/s
Prędkość proporcjonalna: Prędkość obrotu/pochylenia proporcjonalna do zakresu zoomu
Preset pozycji: 255 pozycji, prędkość 60°/s, regulacja poziomu 0~5, dokładność: 0,1°
Preset ustawień: Profil obrazu Preset-Preset pamięci parametrów obrazu: kompensacja podświetlenia, balans bieli, automatyczna ekspozycja, jasność, przysłona, migawka, wzmocnienie, przysłona, efekt, redukcja szumów, odbicie lustrzane, gamma, Ex-COMP, odcień koloru, kontrast itp.
Preset Motionless: TAK, WŁ./WYŁ.
Pamięć śledzenia PTZ: TAK, 4
Poziom dźwięków kamery: C55(45/35) lub mniej przy prędkości roboczej 60°/30°/15°/sek. lub mniejszej
Pozycja startowa: Tak
FreeD: Tak, protokół FreeD do śledzenia kamery AR/VR, przez IP
Promień skrętu: PAN: Φ 400 mm TILT: Φ 480 mm
Korekcja odchylenia pozycji: Optyczna
Przeznaczenie użytkowania: Na zewnątrz, zgodność z normą IP67 w zakresie wodoodporności i pyłoszczelności
Wykończenie obudowy: Powłoka antykorozyjna C5
Odporność na wiatr: 0-15 m/s Normalna praca 15-30 m/s Praca funkcji obrotu/pochylenia Nieniszcząca i stabilna praca przy prędkości 60 m/s lub mniejszej
Wycieraczka: Tak
Ogrzewanie: Tak
Odmrażacz: Tak

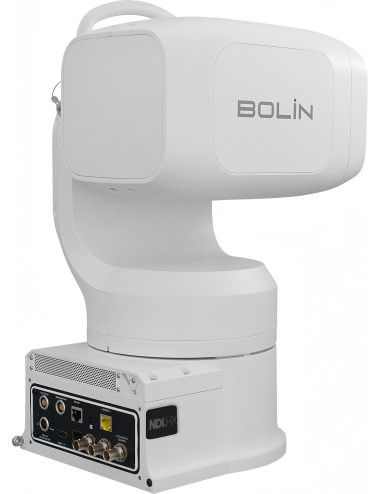

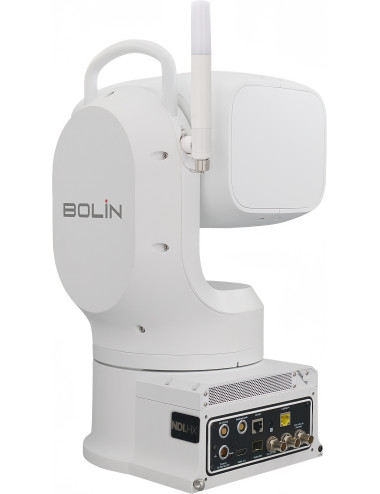

Interfejs
Wyjście wideo HDMI: HDMI 1.4 typ A
Wyjście wideo SDI: 3G-SDI, 75Ω BNC x 2，SDI Clean / SDI PM dla wyjścia z wyświetlaczem OSD
Wyjście światłowodowe SDI: Moduł optyczny SDI SFP obsługujący do 12G-SDI (moduł nie wchodzi w skład zestawu). Odłączane gniazdo, złącze: Duplex LC (opcjonalnie poprzez ST, LC lub SMPTE)
Moduł laserowy: Nadajnik DFB-LD jednomodowy 1310 nm i odbiornik PIN Zgodny ze specyfikacją MSA SFP+ SFF-8402.
Port sieciowy LAN: RJ45X1, standardowy 10M/100M/1000M Base-TX Ethernet, złącze LAN do sterowania IP, wyjście wideo IP, wyjście audio IP, aktualizacja oprogramowania układowego systemu
System synchronizacji: Synchronizacja wewnętrzna/zewnętrzna (BBS/Tri-Level Sync)
Zewnętrzne wejście synchronizacji: Genlock, złącze BNC, BBS (Black Burst Sync), obsługa Tri-Level Sync
Wejście audio: 2 kanały, zbalansowane wejście XLR (złącze Mini XLR - Hirose) z zasilaniem fantomowym 48 V, Poziom sygnału wejściowego: 0 dBu, Zakres regulacji głośności: od –40 dB do +12 dB (możliwość zmiany w menu w krokach co 1 dB)
Wyjście audio: 2 kanały, zbalansowane wyjście XLR (złącze Mini XLR - Hirose); osadzone w główne HDMI, 24-bitowe stereo, osadzone w SDI, 24-bitowe stereo nałożone na wyjście SDI i HDMI, częstotliwość próbkowania: 48 kHz (zsynchronizowane z obrazem), Szybkość kwantyzacji: 24 bity (LPCM)
Format kompresji audio (IP): AAC-LC (wysoka jakość)
Tally Light: Czerwona, zielona, z przodu
Aktualizacja oprogramowania układowego systemu: Aktualizacja przez IP dla systemu kamer MCU, FPGA i enkodera
Typ złącza zasilania: WEJŚCIE: DC36V/AC24A, złącze pinowe, WEJŚCIE: RJ45, PoE++ (IEEE802.3bt), WYJŚCIE: 12 V DC, złącze pinowe
Interfejs sterowania: RJ45X1-RS422, RJ45X1-IP Control, pilot na IR
Protokół sterowania: Szeregowy: VISCA, PELCO P/D; IP: VISCA Over IP, ONVIF; FreeD, sterowanie NDI
System sygnału wideo HDMI
Format wideo HDMI: 1920x1080P 60/59,94/50/30/29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 12 bitów (HDMI), YUV4:2:2
Przestrzeń kolorów: YUV、RGB
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo; Wstawianie obrazu/logo Wyświetlanie ekranu z streamowaniem obrazu IP
Format sygnału SDI
Wyjście wideo SDI: 3G-SDI, standard 75 Ω (BNC x 1)
Format wideo SDI: 1920x1080P 60/59,94/50/30/29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 10 bitów (SDI), YUV 4:2:2
Przestrzeń kolorów: YUV
Standard: SMPTE 292M, SMPTE 296M (1,5 Gb/s), SMPTE 424M, SMPTE 274M, SMPTE 425-A (3 Gb/s) z SMPTE352 Obsługiwane metadane SDI
True Dual Output: Sygnał HDMI i SDI może być wysyłany w różnych formatach
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo
Sieć
Kompresja wideo: NDI HX3, MJPEG, H.264/H.265 przez SoC
Rozdzielczość IP/częstotliwość klatek: 1920x1080P 60/59,94/50/30/29,97/25; 1280x720P 60/59,94/50
True Dual Output: Sygnał IP, HDMI i SDI można ustawić w różnych formatach
Protokoły IP: TCP/IP, ICMP, ARP, RTP, UDP, HTTP, DNS, DHCP, FTP, NTP，SRT, NDI HX3
Protokoły transmisji: RTMP(S), RTSP, szyfrowanie RTSP, strumieniowanie RTP (unicast, multicast), SRT, MPEG-TS przez UDP, MPEG-TS przez RTP, NDI HX3, NDI6
NDI Bridge Tak, osadzony
Multi stream: 2 transmisje naraz
Kompresja audio: Kodowanie audio szerokopasmowego AAC-LC (obsługa komunikacji dupleksowej, synchronizacja audio/wideo)
OSD: Personalizowane OSD
Kompatybilna integracja: ONVIF2.4 (profil S), VISCA przez IP
Przepustowość: 1 Mb/s – 100 Mb/s
Opóźnienie (ogólne opóźnienie może wzrosnąć w zależności od konfiguracji sieci): < 150 ms przy 1080p60
Obsługa przeglądarek: Kompatybilność z różnymi przeglądarkami – obsługa HTML5 dla Microsoft Edge, Google Chrome, Firefox i Safari
Ogólne
Temperatura pracy: –40 °C do 60 °C（-40°F do 140°F), (nie zaleca się stosowania PoE, a kamera zostanie automatycznie podgrzana, gdy temperatura otoczenia spadnie poniżej -10°C (-14°F))
Wilgotność powietrza podczas pracy: 100% (bez kondensacji)
Zasilanie: DC 36 V / AC 24 V, PoE++ (zgodne z IEEE802.3bt, typ 4 klasa 8)
Protokoły IP: Zalecamy, aby nie używać PoE, gdy temperatura otoczenia wynosi 0°C lub mniej
Pobór mocy: Min.: 35 W (stan statyczny bez ruchu); Maks.: 85 W (praca przy pełnym ładowaniu z włączonym ogrzewaniem, nie zaleca się zasilania PoE)
Metoda instalacji: Samodzielna (w pozycji pionowej) lub podwieszana (wisząca), Aby zapewnić bezpieczeństwo, urządzenie należy zamocować za pomocą wspornika montażowego.
Mocowanie: Mocowanie sufitowe, mocowanie ścienne, wytrzymały statyw (dostępne osobno)
Uchwyt: Wbudowany do zastosowań przenośnych
Wycieraczka: Tak, typu ukrytego
Rozmiar otworu na śrubę statywu: 1 x 3/8”, 1 x 1/4” + punkt blokujący
Kolor obudowy: Ciemnoszary/Biały
Wymiary kamery: PAN: Φ 400 mm TILT: Φ 480 mm
Waga: 10 kg (22 funty)
Akcesoria w zestawie: Pilot na podczerwień x1, bezpieczny łańcuch blokujący i śruba x1, zasilacz x1, pierścień uszczelniający x12, śruba do szybkiego montażu panelu x4, pokrywa tylna IP67 x1, osłona przeciwdeszczowa x1
Certyfikaty: CE, FCC, IC, UKCA, ROHS, WEEE
