Interfejsy wejścia/wyjścia 3G-SDI、4K-HDMI®
Monitor CM-S73H obsługuje: Wejście 2K/3G/HD/SD-SDI × 2 , Wyjście pętli 2K/3G/HD/SD-SDI × 1 (tylko pętla SDI IN1)
Wejście HDMI® 2.0 (4K60p) × 1 , Wyjście pętli HDMI® 2.0 (4K60p) × 1
Osadzone wyjście audio SDI/HDMI® 3,5 mm
3DLUT do Rec709 Import LUT użytkownika
Monitor CM-S73H posiada wbudowane logi kamery do konwersji Rec 709 LUT, w tym Log-C, C-log, S-log2， S-log3, V-log, J-log1, RedLogFilm. Można również importować własne pliki 3DLUT do monitora za pomocą pamięci USB, obsługując pliki cube 3DLUT 17x17x17.
Osadzone monitorowanie audio
Do 16-kanałowych mierników z alarmem i wyjściem wyboru. CM-S73H obsługuje wyświetlanie osadzonych mierników audio SDI-16ch i HDMI®-2ch, z oznaczeniami i informacjami o nieprawidłowym dźwięku. Użytkownicy mogą również wybrać dowolne 2 kanały audio do wyjścia przez gniazdo 3,5 mm lub głośniki. Pozycja wzorca miernika audio może być wybrana z jednego z czterech rogów i można wybrać wyświetlanie tylko 2 kanałów, 8 kanałów i pełnych 16 kanałów. Można również wybrać znaczniki skali, informacje o alertach i przezroczystość wzoru miernika audio.
Tally na ekranie
CM-S73H obsługuje wyświetlanie TALLY na ekranie oraz wejścia sygnału sterującego TALLY przez port GPI (RS485) na tylnym panelu monitora.
Różne sposoby montażu płytek DV

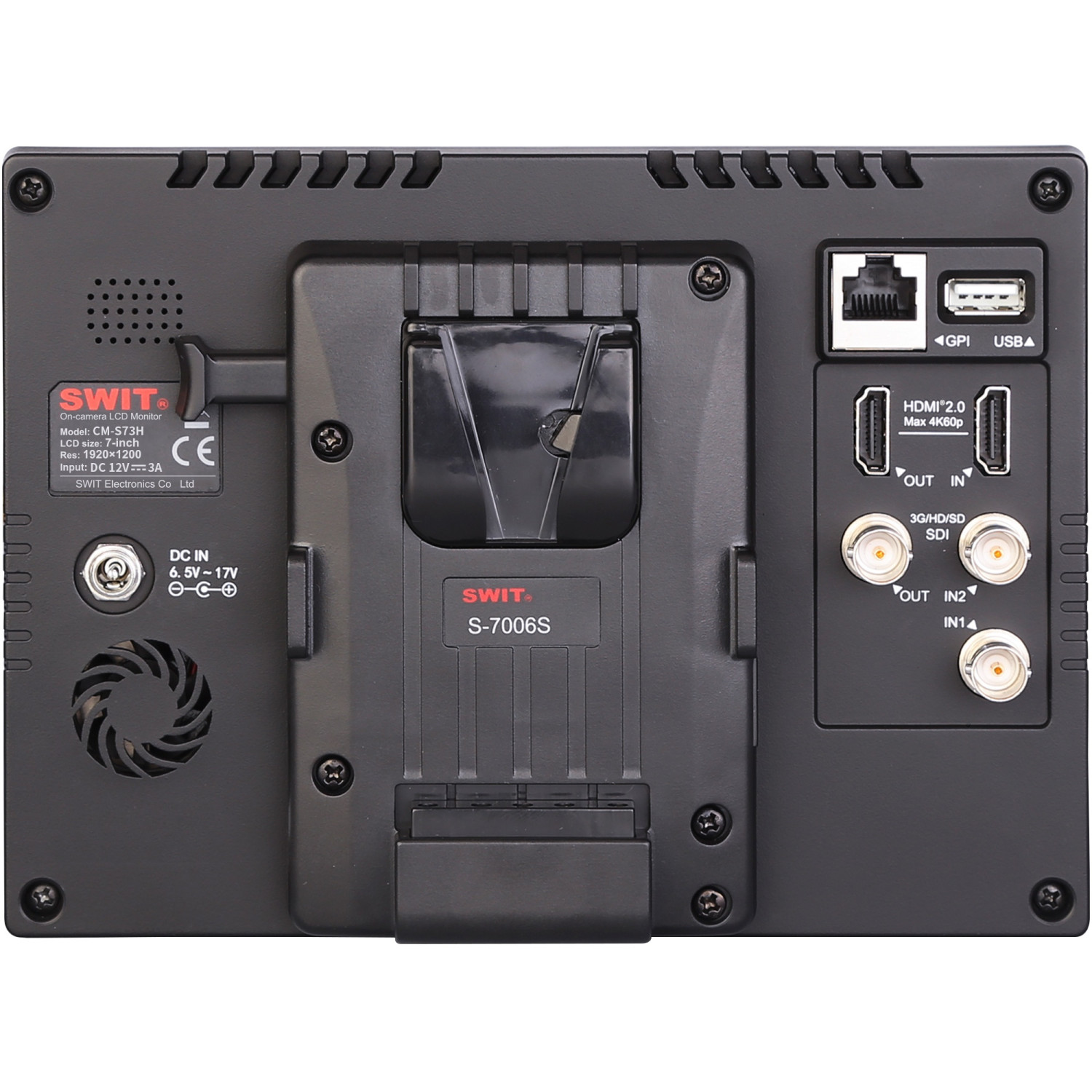

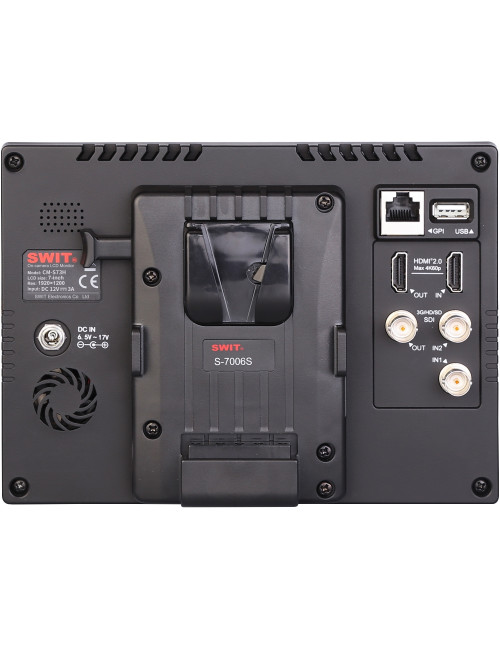

V-mount / Gold mount / DV mount - CM-S73H obsługuje wejście DC 6.5-17V poprzez blokowane gniazdo DC 5.5mm i może instalować płytki baterii SWIT S-7006 serii V-mount / Gold mount / DV do zasilania.
*Używając S-7006F/D/B/I/C, maksymalna jasność zostanie zmniejszona do 2000 nitów.
Aktualizacja oprogramowania sprzętowego przez USB
Monitor posiada standardowy port USB na tylnym panelu, umożliwiający aktualizację oprogramowania sprzętowego. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i bezpośrednio włożyć do monitora CM-S73H w celu aktualizacji, bez połączenia z komputerem.
Rozmiar: 7 cali
Obszar wyświetlania: 151,2×94,5 mm
Rozdzielczość: 1920×1200
Współczynnik proporcji: 16:10
Jasność: Maks. 3000 cd/m2
Kontrast: 1200:1
Kolor: 16,77 milionów kolorów
Kąt widzenia: Poziomy: 160°; Pionowy: 120°
Wejście: BNC ×2 Wejście 2K/3G/HD/SD-SDI ,
HDMI®-A ×1: Wejście HDMI® 2.0
USB ×1: Aktualizacja oprogramowania sprzętowego
RS485 ×1: Wejście GPI (Tally)
Wyjście: BNC ×1: Wyjście pętli 2K/3G/HD/SD-SDI
HDMI®-A ×1: Wyjście pętli HDMI® 2.0
3,5 mm ×1: SDI, HDMI® osadzone wyjście audio
Format wideo
SDI: 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) , 2048×1080i (60 / 59.94 / 50）, 1080p (60 / 59.94 / 50) , 1080i (60 / 59.94 / 50) , 1080p (30 / 29.97 / 25 / 24 / 23.98) , 1080psf (30 / 29.97 / 25 / 24 / 23.98) , 720p (60 / 59.94 / 50) , 480i (59.94) , 576i (50)
HDMI: 4096×2160p (60 / 50 / 30 / 25 / 24) , 3840×2160p (60 / 50 / 30 / 25 / 24) , 480i / 576i / 480p / 576p , 1080i (60 / 59.94 / 50) , 720p (60 / 59.94 / 50) , 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
Napięcie wejściowe: DC / akumulator 6,5 V-17 V
Pobór mocy: ≤26W
Temperatura pracy: 0°C～+50°C
Wilgotność robocza: 10%～90%
Temperatura przechowywania: -15°C～+60°C
Wilgotność przechowywania: 10%～90%
Wymiary: 187×137×41 mm
Waga netto (główny korpus): 500g
