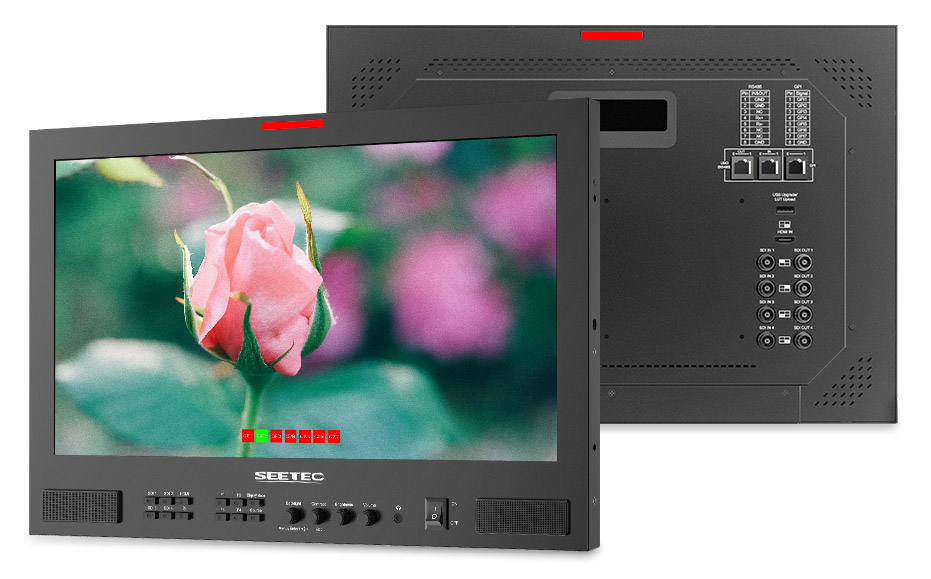

SEETEC ATEM173S-CO

Idealny wybór do filmowania

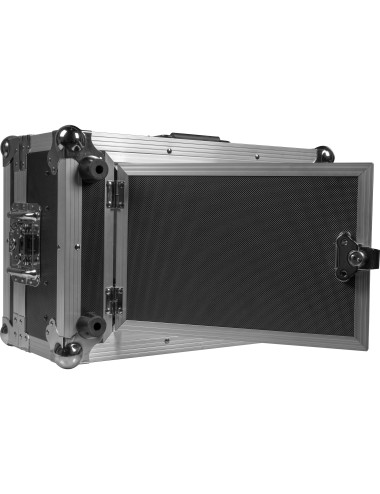

Czas i koszty są ważne dla ekip filmowych. Staje się to bardziej oczywiste w przypadku częstych zmian scen podczas produkcji na planie. ATEM173S-CO to obudowa z aluminium lotniczego, która charakteryzuje się pyłoszczelnością, wodoodpornością, odpornością na wysokie temperatury, korozję itp. Nadaje się do przenoszenia i stosowania w różnych środowiskach oraz zapewnia bezpieczniejszą ochronę monitora.

Szybki demontaż i montaż bez użycia narzędzi
Innowacyjna, połączona konstrukcja umożliwia szybki demontaż i instalację monitora oraz łatwe korzystanie z niego zarówno w pomieszczeniach, jak i na zewnątrz.

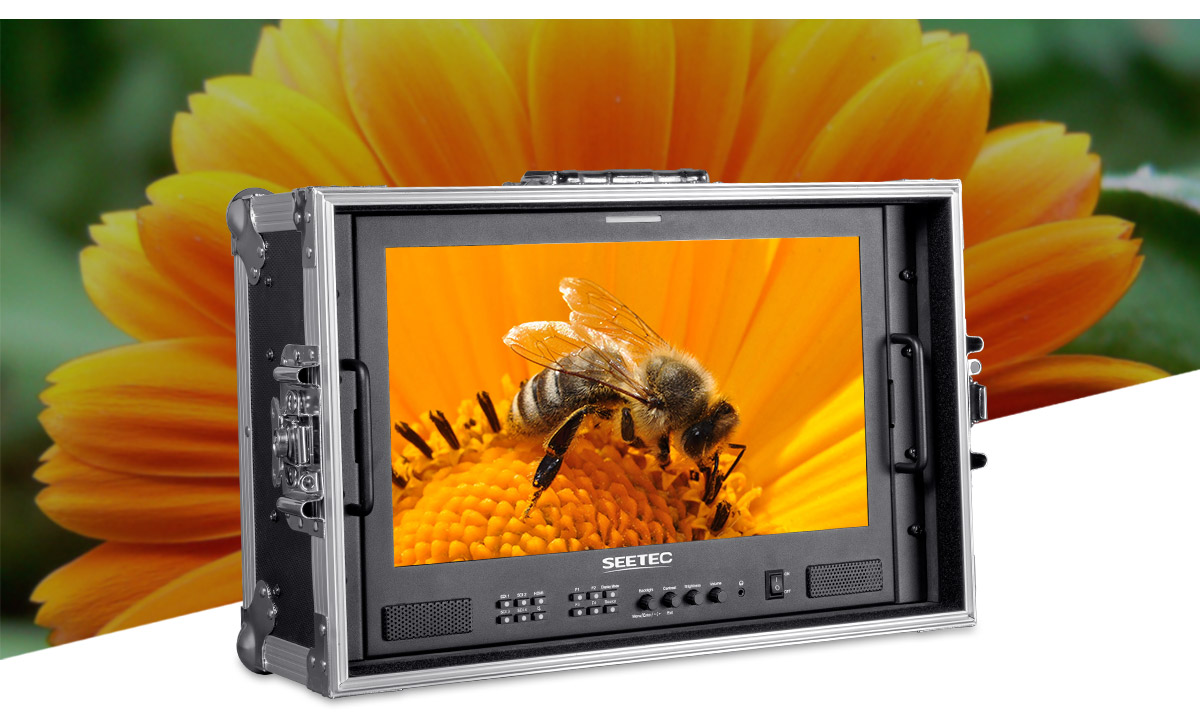

Dokładne odwzorowanie kolorów, standard Rec.709
Dokładne odwzorowanie kolorów jest jedną z ważniejszych cech profesjonalnych monitorów podglądowych. ATEM173S-CO posiada wbudowany 3D-LUT, przyjmuje profesjonalny standard kolorów Rec.709 HD i wykorzystuje technologię kalibracji kolorów, z profesjonalną kalibracją w fabryce, aby zapewnić spójność reprodukcji kolorów każdego monitora.

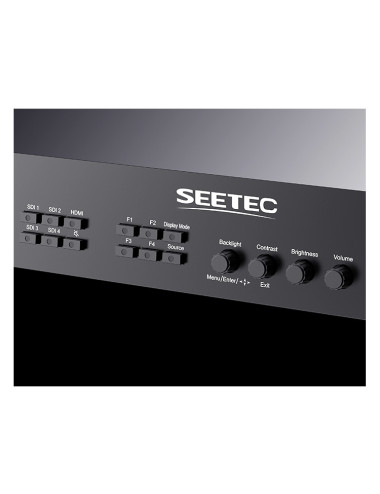

Elastyczna i intuicyjna obsługa przycisków
Kiedy jesteś zajęty na planie zdjęciowym, musisz mieć możliwość łatwego sterowania sprzętem, a ATEM173S-CO może spełnić Twoje potrzeby. Umożliwia m.in. przełączanie między źródłami za pomocą jednego przycisku, niestandardowe skróty i szybką regulację jasności, kontrastu, głośności. Konstrukcja przycisków z podświetleniem ułatwia rozróżnienie bieżącego sygnału wejściowego i używanych klawiszy skrótów, co ułatwia obsługę nawet w słabo oświetlonym studio lub w plenerze.

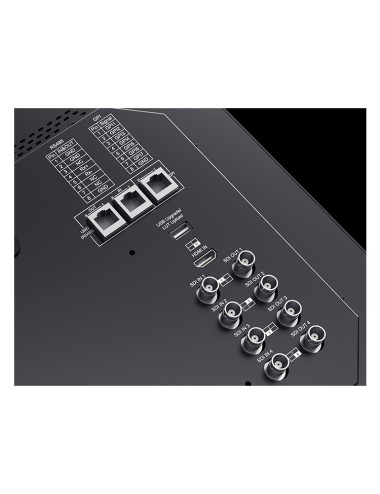

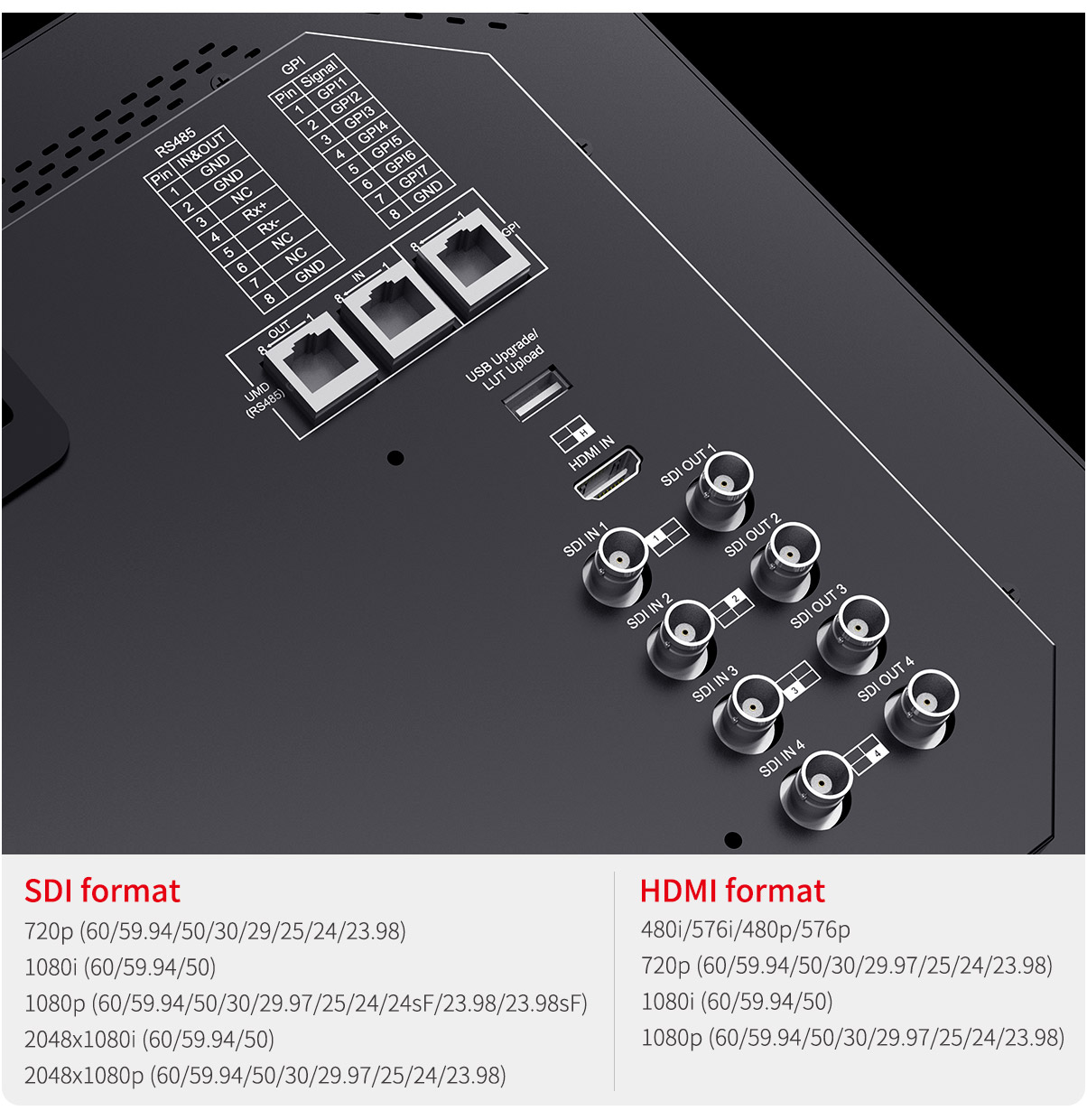

Wejścia i wyjścia 3G-SDI
Monitory ATEM173S-CO to doskonały wybór, aby dodać monitorowanie SDI wszędzie tam, gdzie jest to potrzebne. Jest wyposażony w wejścia i wyjścia sygnału 4x3G-SDI, odpowiednie do wielu kamer i jednoczesnego monitorowania przez wiele osób. Ponadto, posiada również wejście HDMI, RS485, interfejs sterowania GPI.

Wiele opcji zasilania
Monitor można zasilać przez standardowy zasilacz sieciowy DC 12V/2A~3A lub akumulatorem V-Mount.
Uwaga: Domyślną płytką akumulatora jest płytka V-mount, klient może opcjonalnie wybrać płytkę Panasonic Anton.

Dokładne ustawianie ostrości i wydajne monitorowanie
Monitor zapewnia szereg profesjonalnych pomocniczych narzędzi do monitorowania, takich jak kształt fali (waveform), 3D-LUT, filtr szczytowy, histogram, wektoskop, miernik dźwięku, kod czasowy, tryb anamorficzny itp. Wszystkie funkcje można łatwo wybrać i obsługiwać z menu, a także ustawić przycisk skrótu lub za pomocą sterowania GPI. Skutecznie poprawia to wydajność filmowania na miejscu i postprodukcji.

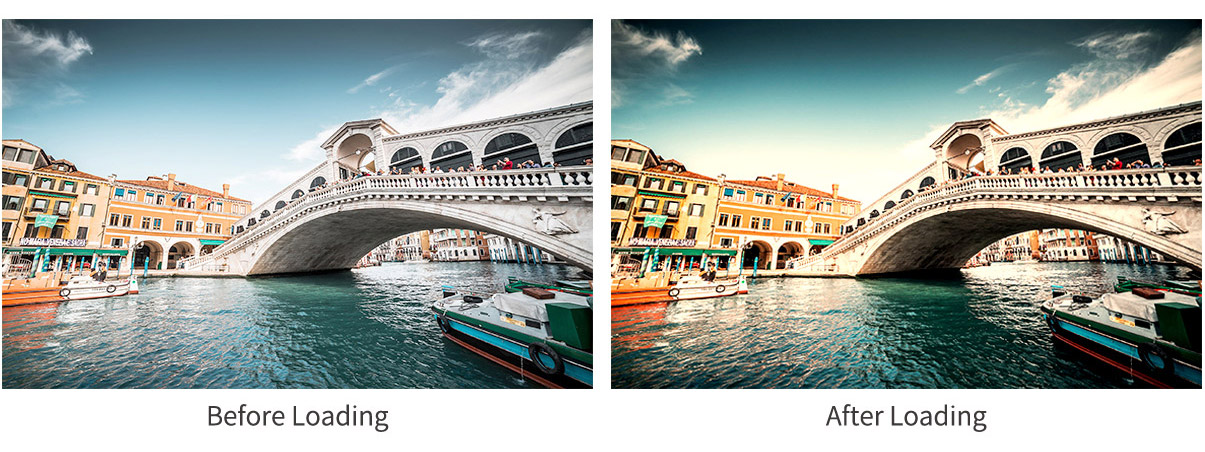

Obsługa do 36 niestandardowych LUT-ów
3D-LUT pozwala na szybkie wyszukiwanie i wyprowadzanie określonych danych kolorów. Wczytując różne tabele 3D-LUT, można szybko zmieniać odcienie kolorów, tworząc różne style kolorystyczne. Wbudowane 4 DE-log LUT, można również załadować niestandardowy plik .cube za pośrednictwem dysku flash USB (do 36).

Monitorowanie HDR
Obsługuje monitorowanie HDR (High Dynamic Range), zapewniając niesamowitą klarowność i szczegóły, skutecznie poprawiając ogólną jakość obrazu. Gdy funkcja HDR jest włączona, można wybrać gamma i gamut odpowiadające firmom Sony, Canon, Panasonic, Fujifilm, Bolex, RED czy ARRI.

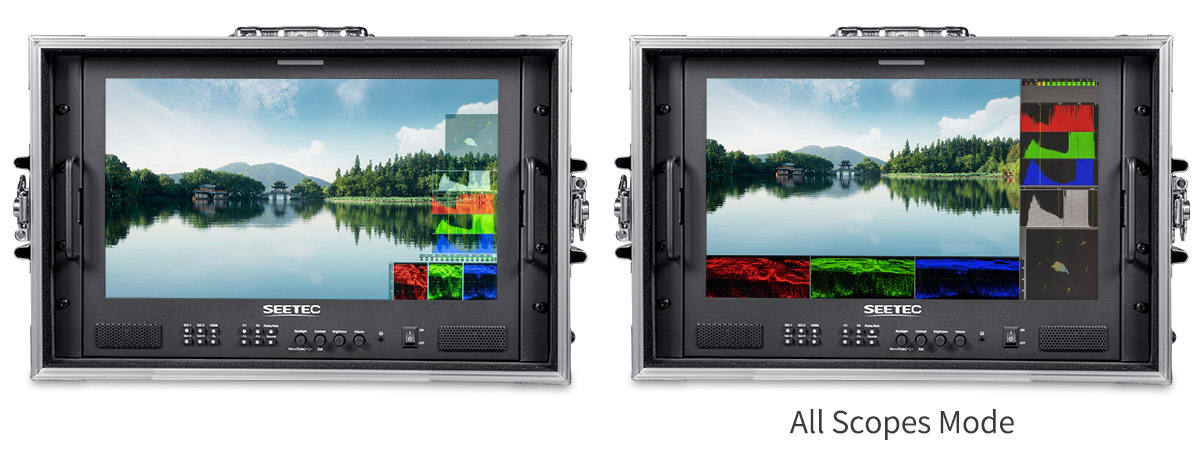

Dokładne monitorowanie
Można wybrać spośród funkcji: waveform (RGB Parade, YUV Parade, Y Parade), wektoroskopu, histogram, miernik audio i wyświetlanie poziomu, a także uzyskać dokładne monitorowanie kształtu fali, które pokazuje wszystko, co musisz wiedzieć technicznie o sygnałach wideo i audio. Funkcje można otwierać oddzielnie. ATEM173S-CO staje się idealnym wyborem do monitorowania produkcji na żywo, dzięki czemu nie trzeba już używać oddzielnych drogich urządzeń.

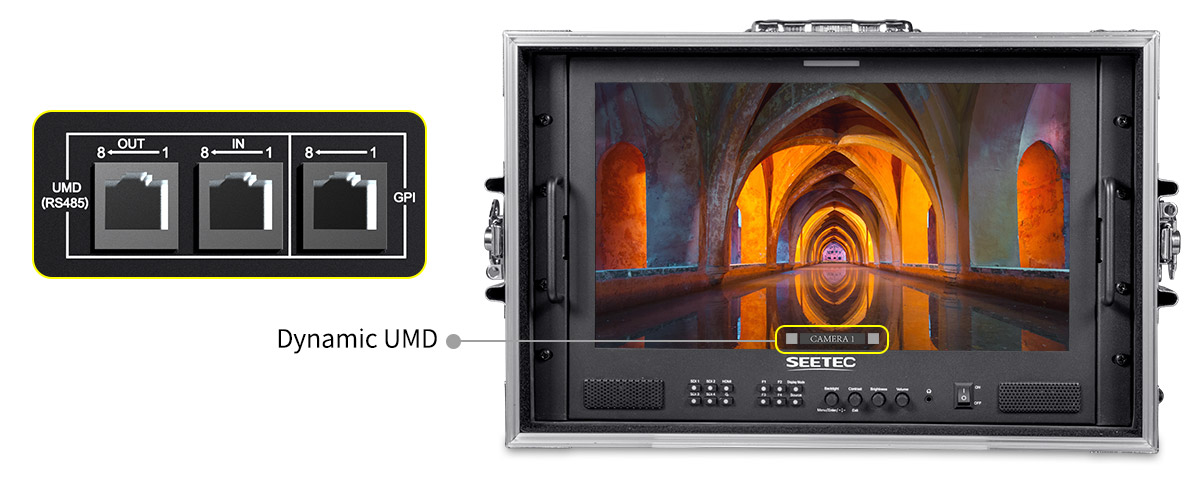

Dynamiczny UMD, protokół TSL3.1/4.0
ATEM173S-CO obsługuje UMD protokołu TSL 3.1/4.0, z wyborem adresu TSL 0-126 i wyświetlaniem maksymalnie 16 liter. Wejścia UMD przez port RS485 i wyjścia przez port RS485.

Lampki Tally
Interfejs kontroluje czerwoną i zieloną lampkę tally, które nie tylko przypominają o wejściu w stan nagrywania.

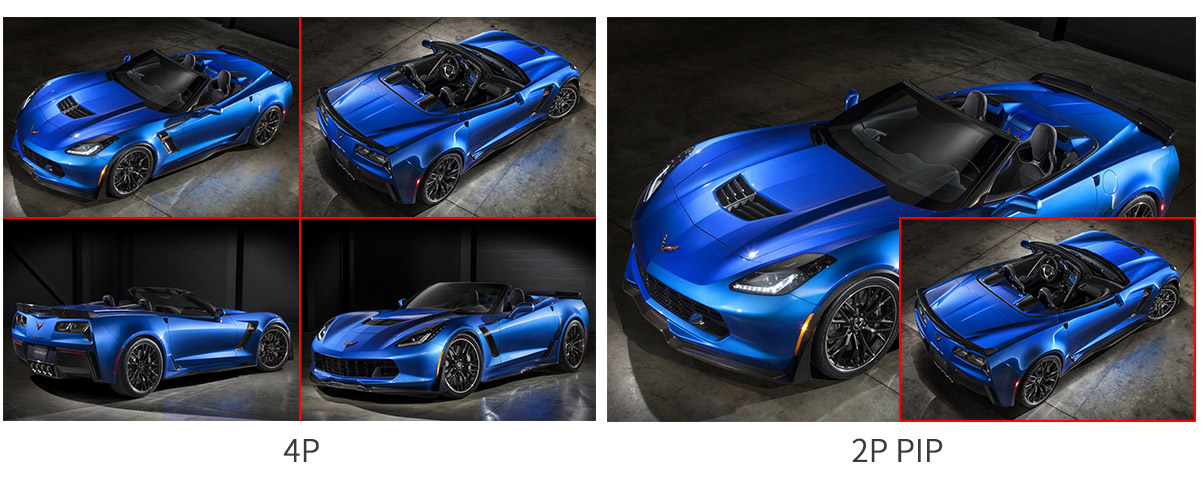

Wiele trybów wyświetlania
Ekran można ustawić na pełny ekran, obraz w obrazie i quad, aby spełnić różne potrzeby związane z monitorowaniem. W trybie obrazu w obrazie można regulować rozmiar i położenie okna podrzędnego. W trybie poczwórnego ekranu obsługiwany sygnał SDI jednocześnie wyświetla 4-kanałowy miernik audio i 4 kody czasowe.

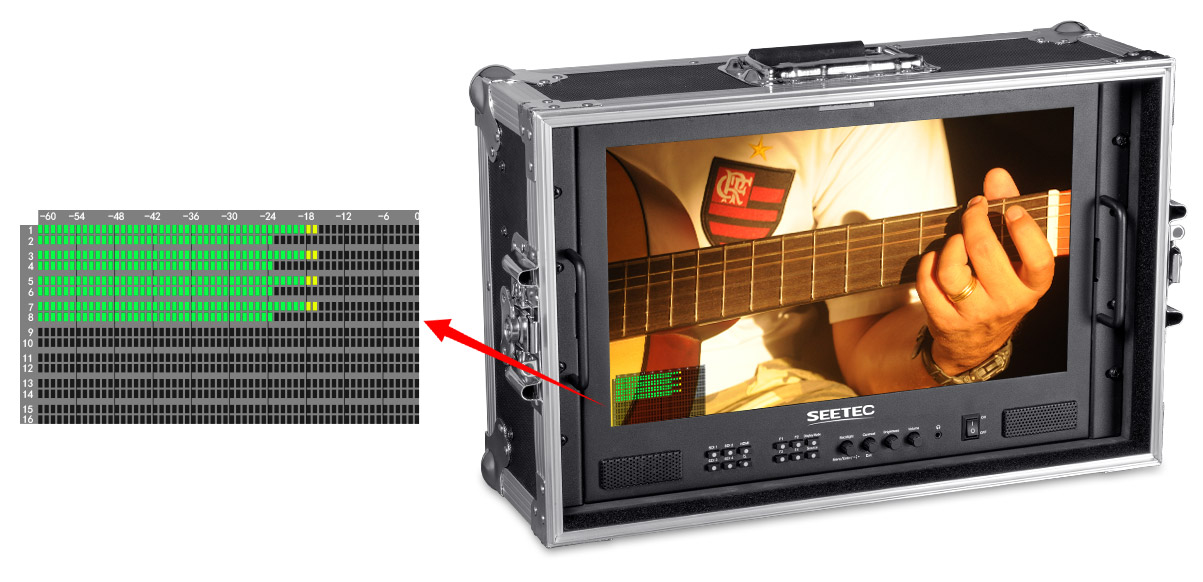

16-kanałowe mierniki poziomu dźwięku
Monitor może de-embedować dźwięk z SDI i HDMI. Obsługuje wybór dowolnych 2 kanałów audio do wyjścia przez gniazdo słuchawkowe 3,5 mm. W przypadku SDI audio obsługuje maksymalnie 16-kanałowe wbudowane mierniki audio. W przypadku HDMI audio obsługiwane są tylko 2 kanały audio.

Przenośna osłona przeciwsłoneczna
Nowa osłona przeciwsłoneczna z wydłużonym ekranem, zapewniająca idealny efekt wizualny w niemal każdym środowisku.

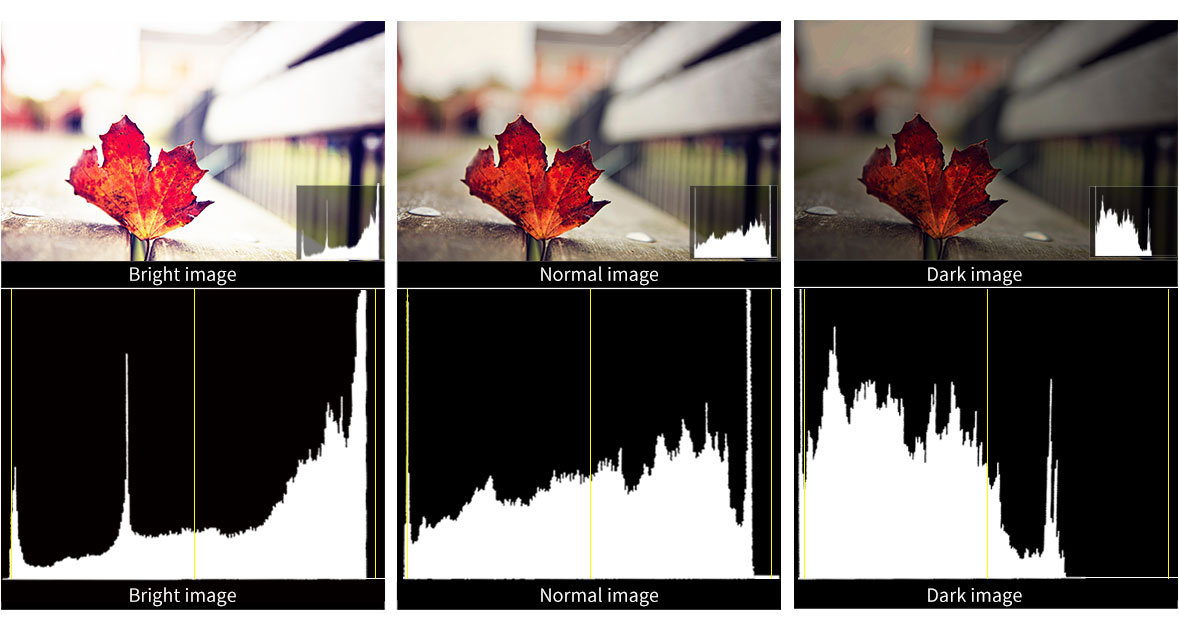

Histogram jasności
Histogram jasności jest ilościowym narzędziem do sprawdzania jasności obrazu. Funkcja ta pokazuje rozkład jasności na obrazie jako wykres jasności wzdłuż osi poziomej (lewa: ciemna, prawa: jasna) i stos liczby pikseli na każdym poziomie jasności wzdłuż osi pionowej.

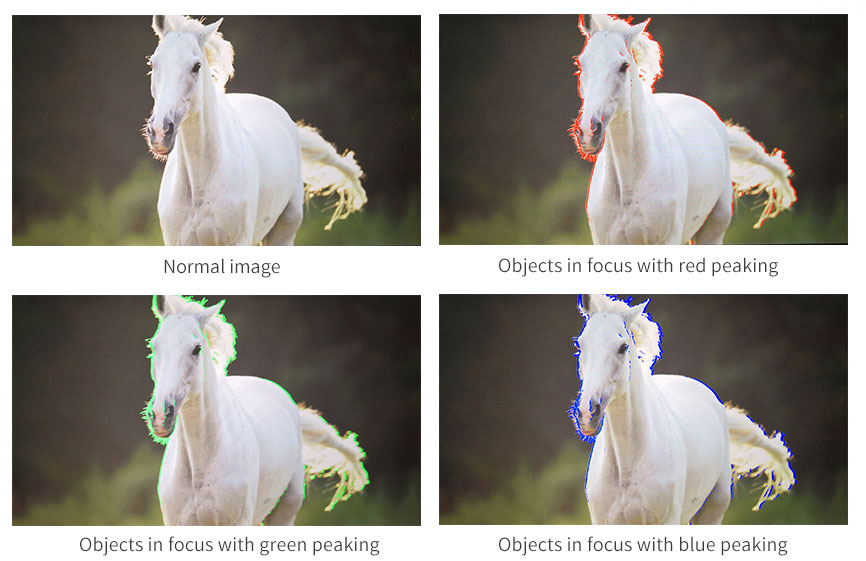

Peaking Focus Assist
Filtr szczytowy służy do wspomagania operatora kamery w uzyskaniu możliwie najostrzejszego obrazu. Po jego włączeniu wewnętrzny procesor wyświetla na ekranie kolorowe podświetlenie w miejscach, w których pojawiają się ostre krawędzie. Można przełączać kolor podświetlenia pomiędzy czerwonym, zielonym i niebieskim w zależności od tonacji obiektu.

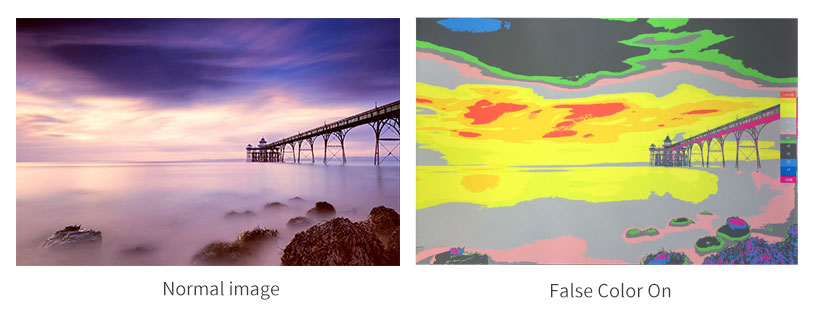

False color
Filtr fałszywych kolorów pomaga w ustawieniu ekspozycji kamery. Gdy przysłona kamery jest regulowana, elementy obrazu zmieniają kolor w zależności od wartości luminancji lub jasności. Umożliwia to osiągnięcie prawidłowej ekspozycji bez użycia kosztownego, skomplikowanego zewnętrznego sprzętu testowego.

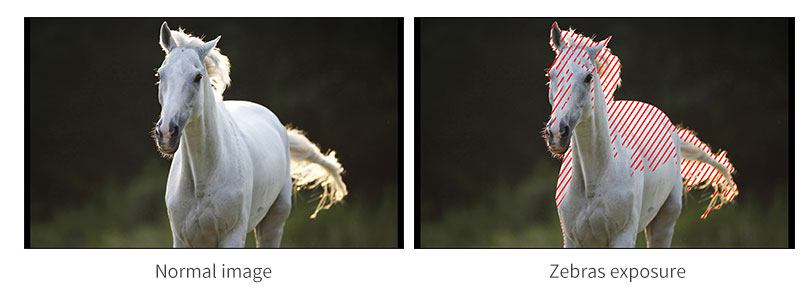

Ekspozycja (zebry)
Ekspozycja służy do wspomagania regulacji ekspozycji w trybie wzoru zebry. Jest ona uznawana za prześwietloną i wyświetla ruchome linie ostrzegawcze na prześwietlonych obszarach. Wartość zebry, można dostosować.

Sprawdź pole (field check)
Pole kontrolne to funkcja wspomagająca regulację ustawień kolorów kamery. W trybie pola kontrolnego można użyć czerwonych, zielonych, niebieskich lub szarych pikseli do wygenerowania obrazu, ponieważ odcień i nasycenie można dostosować szybciej i dokładniej w tym środowisku.

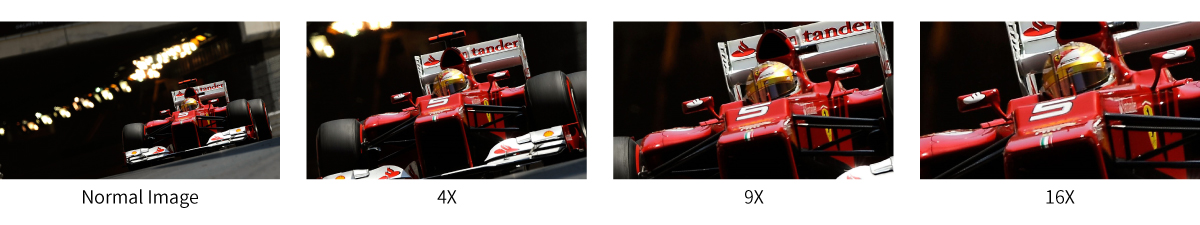

Powiększenie (4X, 9X, 16X)
Tryb anamorficzny (1.25X, 1.33X, 1.5X, 2.0X, 2.0X mag)
Można wybrać 1.3x, 2.0x, 2.0x mag, regulacja zdefiniowana przez użytkownika: 1.20x~2.00x. Wbudowany wybór braku ściśnięcia, 1,3x lub 2,0x umożliwia korzystanie z obiektywów anamorficznych lub adapterów i oglądanie obrazu bez ściśnięcia, nawet jeśli kamera nie usuwa ściśnięcia w kamerze. Tryb powiększenia 2,0x powiększa środek obrazu, dzięki czemu można sprawdzić ostrość skalowanego obrazu.
Piksel do piksela
Umożliwia sprawdzenie obrazu ze źródła sygnału 1:1 bez skalowania. Ta funkcja jest niezbędna do uchwycenia optymalnej szczegółowości.

Kod czasowy
Pokazuje kod czasowy sygnału SDI.

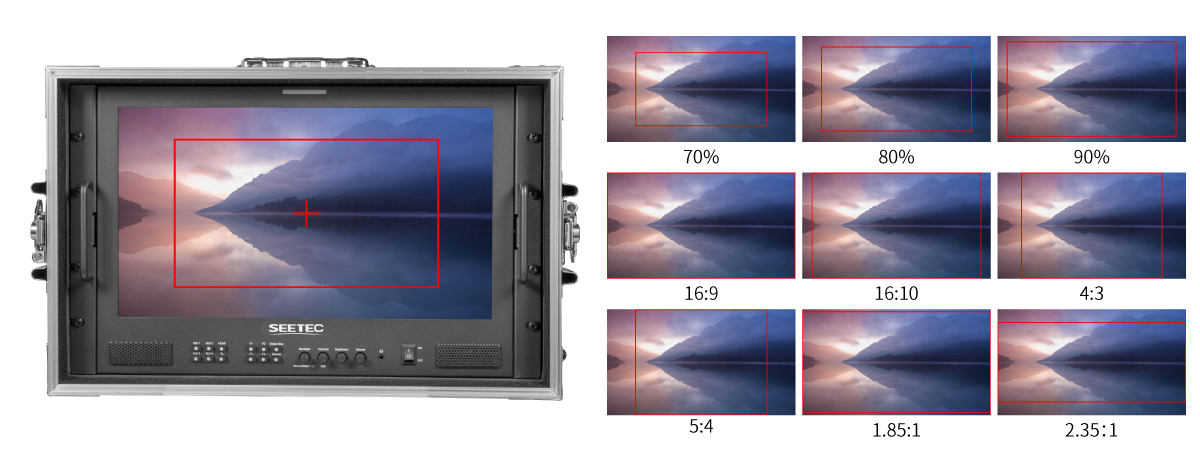

Znacznik środka i znacznik bezpieczeństwa
Znacznik bezpieczeństwa do wyszukiwania widoku i kompozycji (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1,85:1, 2,35:1, użytkownik). Można przełączać kolor znacznika pomiędzy żółtym, niebieskozielonym, fioletowym, czerwonym, zielonym, niebieskim, białym i czarnym w zależności od tonacji obiektu.

Kluczowe cechy:

• 17,3-calowy ekran Full HD o rozdzielczości 1920x1080
• Przenośna aluminiowa walizka, idealny wybór do filmowania w terenie
• Elastyczna i intuicyjna obsługa przycisków
• Wiele trybów wyświetlania (pojedynczy, PIP, quad)
• Obsługa 3D LUT Log do REC.709 i przesyłanie 3D LUT użytkownika (do 36)
• Dzięki funkcjom Waveform, Vectorscope, RGB Histogram, Focus Assist, Monochrome itp. może pomóc w dokładnym ustawieniu ekspozycji i ostrości każdego ujęcia
• Wiele interfejsów I/O, spełniających różne potrzeby (4 x wejścia i wyjścia 3G-SDI, 1 x wejście HDMI, RS485, GPI)
• Obsługa funkcji OSD Tally i LED Tally
• Wyjście słuchawkowe

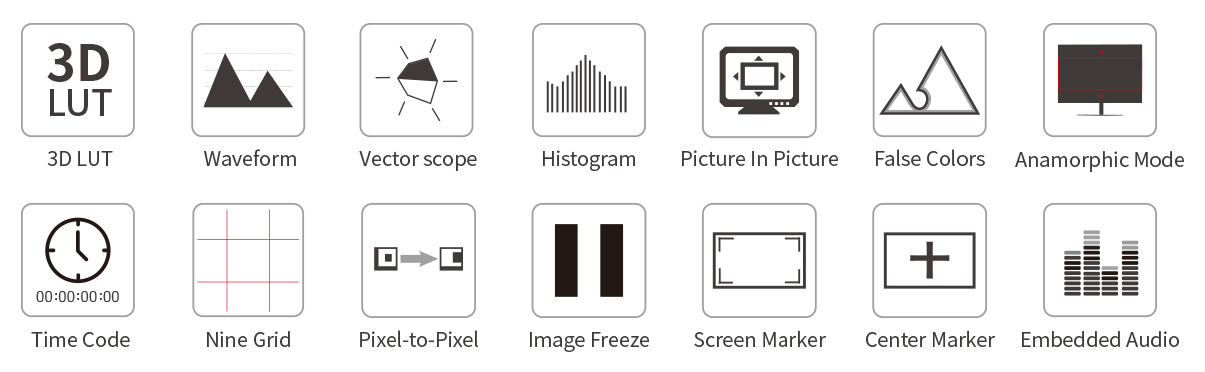

Funkcje:

1. Focus Assist (Żółty, Czerwony, Zielony, Niebieski, Biały pięć kolorów opcjonalne podświetlenie nad częściami obrazu w ostrości)
2. Zebra (70IRE, 80IRE, 90IRE, użytkownik)
3. Monochromatyczny (szary, czerwony, zielony, niebieski)
4. Fałszywy kolor (false color)
5. Kod czasowy (time code)
6. Dziewięć siatek (grid)
7. Safety Marker (70%, 80%, 90%, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1, użytkownik)
8. Center Marker
9. Marker Mat (16:9, 16:10, 4:3, 1.85:1, 2.35:1)
10. Wszystkie fale (można regulować w lewo lub w prawo)
11. Parade(OFF, RGB Parade, Y, YUV Parade)
12. Vector
13. Histogram
14. Histogram RGB
15. Miernik audio
16. HDR
17. 3D-LUT
18. Tryb skanowania (Under Scan, Over Scan)
19. Aspekt wideo (automatyczny, 16:9, 16:10, 4:3, 5:4, 1.85:1, 2.35:1, użytkownika)
20. Tryb anamorficzny (1.25X, 1.33X, 1.5X, 2.0X, 2.0X mag)
21. Zoom (4X, 9X, 16X)
22. Zamrożenie
23. Pixel to Pixel
24. Colortemp (6500K, 9300K, użytkownika)
25. Tryb wyświetlania (pełny ekran, PIP, quad)

Specyfikacja wyświetlacza

• Model ATEM173S-CO
• Rozmiar ekranu 17,3" IPS
• Głębia kolorów 16.7M
• Rozdzielczość 1920×1080 pikseli
• Rozstaw pikseli 0,1989 (szer.) x 0,1989 (wys.) mm
• Współczynnik proporcji 16:9
• Jasność 300 cd/m²
• Współczynnik kontrastu 700:1
• Podświetlenie LED
• Kąt widzenia 89°/89°(L/R) 89°/89°(U/D)

Wejścia

•  4 X 3G-SDI 3G-SDI (obsługa 2K)
•  1 X HDMI HDMI (obsługa 1080P)
•  1 X RS485
•  1 X GPI
•  1 X USB (aktualizacja i import LUT)

Wyjścia

•  4 X 3G-SDI (obsługa 2K)
•  1 X RS485

Audio

• Stereofoniczne słuchawki audio, głośnik

Obsługiwany format SDI

• 720p (60/59.94/50/30/29/25/24/23.98)
• 1080i (60/59.94/50)
• 1080p (60/59.94/50/30/29.97/25/24/24sF/23.98/23.98sF)
• 2048x1080i (60/59,94/50)
• 2048x1080p (60/59.94/50/30/29.97/25/24/23.98)

Obsługiwany format HDMI

• 480i/576i/480p/576p
• 720p (60/59.94/50/30/29.97/25/24/23.98)
• 1080i (60/59.94/50)
• 1080p (60/59.94/50/30/29.97/25/24/23.98)

Ogólne

• Napięcie wejściowe DC 12V
• Pobór mocy ≤22 W
• Temperatura pracy 0°C~50°C
• Temperatura przechowywania -20°C~60°C

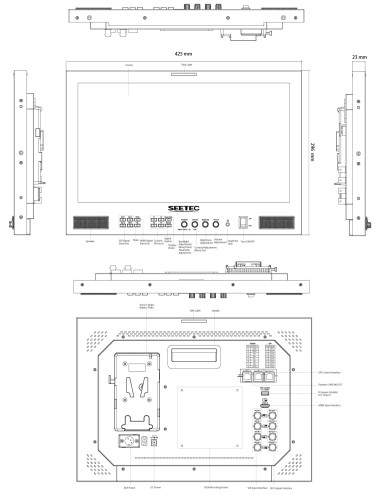

• Rozmiar urządzenia 425L×296H×23D (mm) (bez aluminiowej obudowy)
• Waga urządzenia 2,84 kg (bez aluminiowej obudowy)
