Oprócz pełnej zgodności z HDMI 2.0 i HDR, produkt ten zawiera nowe funkcje, które zwiększają doświadczenie komercyjnego integratora. Uznając, że dźwięk jest równie ważny jak obraz, urządzenie wyposażono w analogowe i cyfrowe wyjścia audio. i cyfrowe wyjścia audio, które rozdzielają strumień audio (2 kanały analogowe, 2 kanały PCM i do 5.1 kanału Bitstream) z każdego źródła HDMI, co pozwala na przesłanie audio do zewnętrznych wzmacniaczy i systemów dystrybucji muzyki w barach, restauracjach, klubach, lokalach, i biurach firmowych. Ponadto, najwyższej jakości wielokanałowy dźwięk cyfrowy w tym 7.1 kanałów LPCM i HBR (High Bit Rate), takich jak Dolby Atmos®, Dolby® TrueHD, DTS:X™ i DTSHD Master Audio™ są przepuszczane.
Dzięki niezależnym skalerom wbudowanym w każde wyjście, dwa z wyjść w EXTUHD600A-44 mogą obniżać skalę sygnału 4K do 1080p Full HD, podczas gdy pozostałe dwa wyjścia mogą podnosić skalę sygnału HD do 4K Ultra HD, maksymalizując kompatybilność w systemie wyświetlania o mieszanej rozdzielczości. Na tylnym panelu umieszczono 2 porty USB, które umożliwiają zasilanie takich źródeł, jak urządzenia do transmisji strumieniowej.Kompleksowy interfejs API ułatwia rozszerzoną funkcjonalność z systemami sterowania innych firm, tworząc ekscytujące możliwości interfejsu. Funkcja Long Range Power (LRP) firmy Gefen zapewnia dodatkowy prąd przez złącze HDMI i eliminuje konieczność stosowania zewnętrznego zasilacza w przypadku korzystania z kompatybilnego produktu.
Produkt został zaprojektowany do współpracy z oprogramowaniem Gefen Syner-G™, aby uprościć wstępną konfigurację IP i zarządzanie EDID. Każde źródło może być kierowane do dowolnego lub wszystkich wyświetlaczy, za pomocą przycisków na przednim panelu lub dołączonego ręcznego pilota IR. Matryca może być również sterowana przez RS-232, Telnet, UDP oraz intuicyjny i łatwy w obsłudze interfejs serwera WWW firmy Gefen.Matryca Gefen EXTUHD600A-44 posiada obudowę o wysokości 1U, przystosowaną do montażu w szafie rack, którą można również umieścić na półce. Mieści się w niej blokada kabli HDMI firmy Gefen, które zapewniają bezpieczne połączenia.

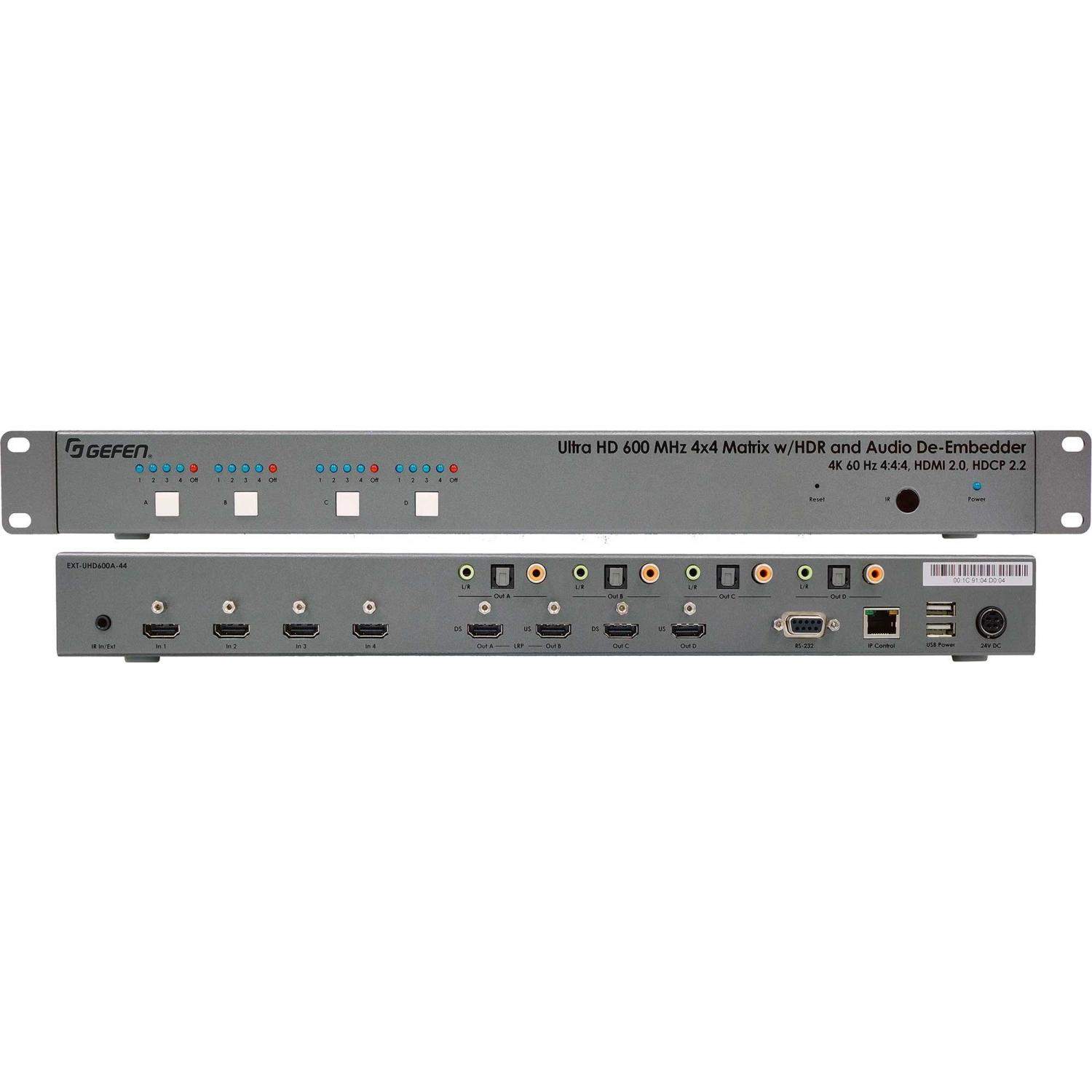

Cechy Gefen EXT-UHD600A-44:
- Przekazuje cztery źródła 4K do czterech wyświetlaczy 4K
- Obsługa rozdzielczości do 4K Cinema-DCI (4096 x 2160 do 60 Hz, 4:4:4), 4K Ultra HD (3860 x 2160 do 60 Hz, 4:4:4) z HDR (3860 x 2160 do 60 Hz, 4:4:4) z HDR, 1080p Full HD i WUXGA (1920x1200)
- Obsługuje HDCP 2.2 i 1.4
- Obsługa HDR (High Dynamic Range) 10-bitowego Deep Color przy 4K 60 Hz 4:2:0 i 4K 24 Hz 4:4:4
- Obsługa 12-bitowej głębi kolorów w rozdzielczości 1080p Full HD (60 Hz 4:4:4)
- Przechodzenie przez 3DTV
- Przepustowość Lip Sync
- Zarządzanie EDID dla szybkiej integracji źródła i wyświetlaczy
- Obsługa nieskompresowanego dźwięku cyfrowego LPCM do 7.1 kanałów
- Obsługa do 7.1 kanałów cyfrowego dźwięku HBR (High Bit Rate), w tym Dolby Atmos®, Dolby® TrueHD, DTS:X™ i DTS-HD Master Audio™
- Obsługuje źródła DVI i wyświetlacze DVI o rozdzielczości do 1080p Full HD i WUXGA (1920x1200), z kablami Gefen CAB-DVI2-HDMI-LCK DVI-to-HDMI (nie dołączone)
- Wbudowane de-embedery audio odłączają 2-kanałowy sygnał analogowy, 2-kanałowy sygnał PCM i do 5.1 kanałów Bitstream z każdego złącza HDMI. z każdego wyjścia HDMI, umożliwiając wysłanie zawartości audio do wzmacniaczy zewnętrznych i systemów dystrybucji muzyki.
- 4 niezależne skalery umożliwiają skalowanie z 1080p do 4K na dwóch wyjściach i zmniejszanie z 4K do 1080p na dwóch pozostałych wyjściach, maksymalizując kompatybilność w systemach wyświetlania o mieszanej rozdzielczości
- 2 porty zasilania USB do użytku ze źródłami wymagającymi zasilania przez USB.
- Ulepszony interfejs API ułatwia dodawanie funkcji do systemów sterowania innych firm.
- Funkcja Long Reach Power (LRP) zapewnia zasilanie 500 mA przy napięciu 5 V na styku 18 wyjścia HDMI 1 i 2. Umożliwia zasilanie wybranych przedłużaczy przez ich port wejściowy HDMI
- Przyciski sterujące
- Szeregowy interfejs sterowania RS-232 do użytku z kontrolerem innej firmy
- Sterowanie przez IP za pomocą protokołu Telnet, UDP i wbudowanego interfejsu serwera WWW
- Pilot zdalnego sterowania na podczerwień
- Oprogramowanie Gefen Syner-G™ upraszcza wstępną konfigurację IP i zarządzanie EDID.
- Możliwość aktualizacji oprogramowania sprzętowego przez interfejs serwera WWW
- Obudowa o wysokości 1 U, w zestawie uchwyty do montażu w stojaku
- Możliwość postawienia na półce lub zamontowania w standardowym stelażu o szerokości 19 cali
W zestawie:
- Gefen EXT-UHD600A-44
- Zasilacz 24 V DC (EXT-PS24U-O lub EXT-PS24U-O-6)
- Przewód zasilający AC
- Uszy do szafy
- x4 Śruby maszynowe do uszu Rack
- x4 samoprzylepne gumowe stopki
- Przedłużacz podczerwieni (EXT-RMT-EXTIRN)
- Pilot na podczerwień (RMT-44A)
- Skrócona instrukcja obsługi
Specyfikacja techniczna Gefen EXT-UHD600A-44:
- Maksymalny zegar TMDS: 600 MHz
- Całkowita przepustowość sygnału/szybkość transmisji danych: 18 Gb/s
- Złącza wejściowe HDMI: (4) 19-stykowe złącze żeńskie typu A z blokadą
- Złącza wyjściowe HDMI: (4) 19-stykowe złącze żeńskie typu A z blokadą
- Wyjścia HDMI 1 i 2 pin 18 wydajność prądowa przy 5 V: 500 mA
- Cyfrowe złącza wyjściowe audio: (4) Optyczne TOSLINK®. (4) RCA koncentryczne
- Analogowe złącza wyjściowe audio L/R: (4) 3,5 mm mini-stereo jack
- Porty zasilania USB: (2) Typ A, żeńskie
- Wydajność prądowa portów zasilania USB: łącznie 2 A przy 5 V DC (współdzielone)
- Port szeregowy RS-232: (1) DB-9, żeński
- Port Ethernet (IP Control): (1) RJ-45
- Wskaźnik zasilania: (1) dioda LED, niebieska
- Wskaźniki wejść: (16) diod LED, niebieskich. (4) Czerwone diody LED
- Przyciski wyboru wejść: (4) dotykowe
- Przycisk resetowania: (1) dotykowy, wpuszczony
- Czujnik podczerwieni: (1), umieszczony na panelu przednim
- Port IR In/Ext: (1) gniazdo mini-stereo 3,5 mm
- Typ przedłużacza IR: EXT-RMT-EXTIRN (brak w zestawie)
- Złącze zasilania DC: (1) 4-pinowe, blokowane
- Zasilanie: 24V DC
- Pobór mocy: 40 W (oba porty zasilania USB obciążone), 30 W (porty zasilania USB nieużywane)
- Temperatura pracy: +32 do +122 °F (0 do +50 °C)
- Wilgotność podczas pracy: od 5% do 90% wilgotności względnej, bez kondensacji
- Temperatura przechowywania: -4 do +185 °F (-20 do +85 °C)
- Wilgotność przechowywania: od 0% do 95% wilgotności względnej, bez kondensacji
- MTBF: 50000 godzin
- Wymagania dotyczące montażu w szafie: Standardowa szafa rack 19", wysokość 1U
- Wymiary (bez uszu stelaża i złączy, szer. x wys. x gł.): 17,25" x 1,75" x 6,3" (440 mm x 45 mm x 160 mm)
- Waga urządzenia netto: 1,5 kg (3,25 funta)
