RME HDSPe AES

RME HDSPe AES to krótka karta montowana na złączu PCI-Express z interfejsem AES/EBU. Posiada ona 8 wejść [16 kanałów] oraz 8 wyjść [16 kanałów] w wymienionym standardzie, pracujących z maksymalną częstotliwością próbkowania – 192kHz. Karta wyposażona jest również w podwójny port MIDI oraz złącze synchronizacji Word Clock. Dodatkowo może być rozbudowana o opcjonalne rozszerzenie HDSP TCO umożliwiające synchronizację z kodem LTC oraz sygnałem video.

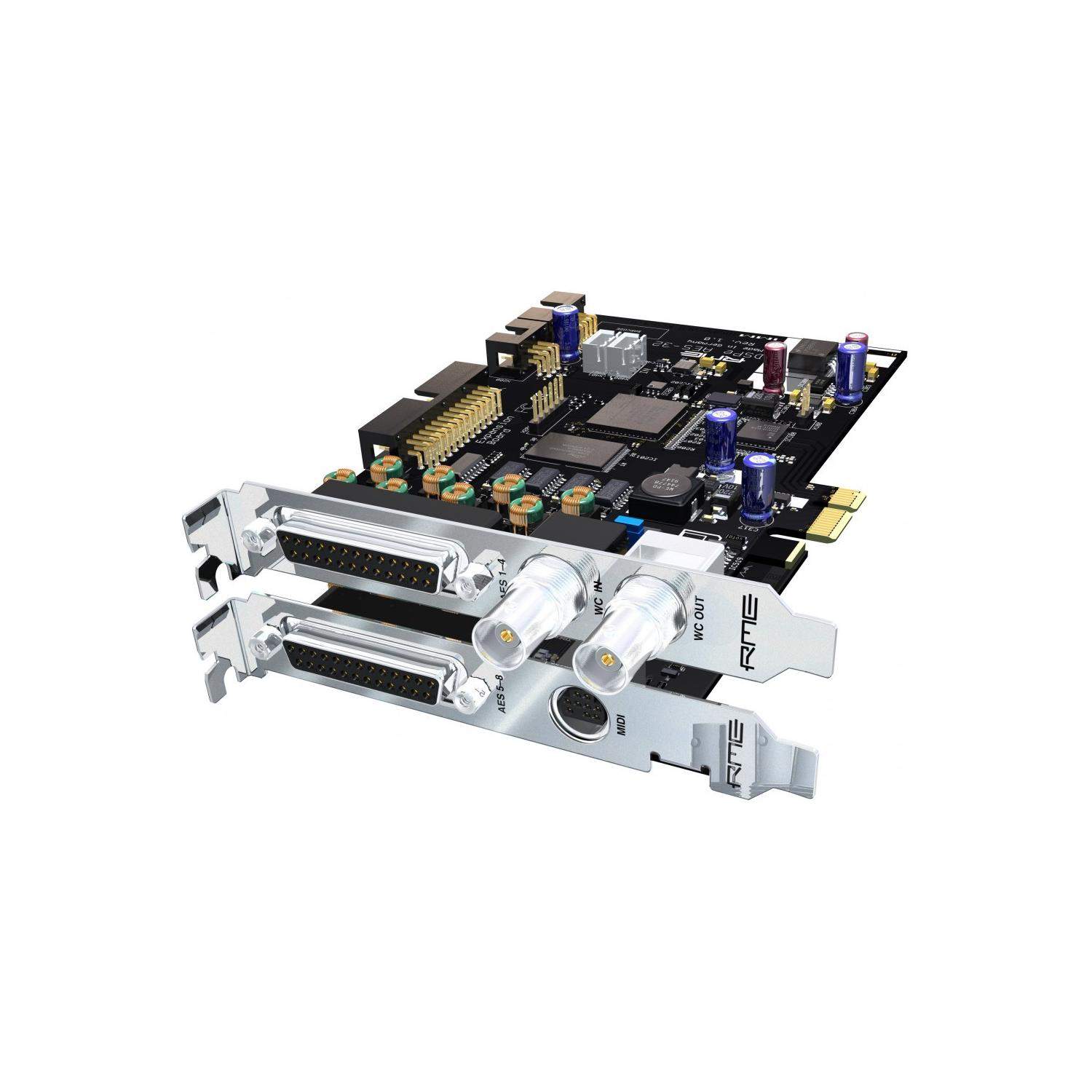

Tak jak widać na zdjęciu system HDSPe AES składa się z dwóch kart; pierwsza montowana na złączu PCI-E zawiera złącze wielokanałowe I/O AES [kanały: 1-8] oraz złącze synchronizacji Word Clock, a na drugiej znajdziemy również złącze AES [kanały: 9-16] oraz podwójny port MIDI. Druga karta nie potrzebuje dodatkowego slotu PCI-E.

Należy podkreślić, że karta HDSPe AES w pełni wykorzystuje potencjał magistrali PCI-Express. Karta bazuje nie na zwykłej nakładce PCI-E na PCI, a na zaprojektowanym od podstaw układzie umożliwiającym efektywną komunikację karty z magistralą PCI-E. Pozwala to na komfortową pracę z wielośladowymi sesjami nagraniowymi przy minimalnych latencjach.

Najważniejsze cechy karty HDSPe AES:

• Obsługa częstotliwości 192kHz na wszystkich kanałach,
• Natywne wsparcie dla technologii Double i Quad Wire,
• Bezpośrednia konwersja między formatami,
• Funkcja SteadyClock pozwalająca na redukcję jitter’a oraz regenerację zegara,
• Intuicyjny i przejrzysty interfejs użytkownika,
• TotalMix: 512 kanałowy mikser pracujący z 42-bitową rozdzielczością wewnętrzną,
• 48 kalkulowanych sprzętowo wskaźników poziomu Peak/RMS,
• Pełne wykorzystanie możliwości magistrali PCI-Express.



Dzięki wewnętrznemu mikserowi TotalMix wykorzystującemu moc pokładowego procesora DSP, możliwe jest dowolne przypisywanie 16 wejść i  16 kanałów służących do odtwarzania do 16 fizycznych wyjść. Daje to wiele możliwości konfiguracji monitoringu. Ponadto możliwe jest stworzenie do ośmiu w pełni niezależnych submiksów stereo. Wśród dodatkowych funkcji znajdziemy możliwość kopiowania i wklejania ustawień, grupowania suwaków przez co – z pomocą dedykowanej matrycy – karta HDSPe AES zamienia się w niezwykle elastyczny i prosty w obsłudze redystrybutor sygnałów, patchbay, router, konwerter i dzielnik. Opisywany mikser ma również możliwość pełnej kontroli przez protokół MIDI.

Karta HDSPe AES może współpracować z opcją Time Code [HDSP TCO], przez co możliwa jest synchronizacja z kodem LTC i wideo. Dzięki funkcji SteadyClock opcja TCO nie tylko wydobywa z tych sygnałów informacje o pozycji absolutnej, ale również czyści sygnał i usuwa jitter.

Najważniejsze ustawienia są zapisywane na karcie. Dzięki temu w momencie włączenia komputera, karta nie czekając na start systemu i załadowanie się sterowników natychmiast ustawia ostatnio wykorzystywaną częstotliwość próbkowania, sposób konfiguracji master/slave oraz format AES. Zapobiega to powstawaniu niepotrzebnych szumów oraz problemów w sieci dystrybucyjnej sygnałów zegarowych zarówno w momencie startu, jak i restartu systemu.

Dodatkowe opcje:

• HDSP TCO moduł synchronizacji Timecode: 1 x Word Clock I/O, 1 x Video Sync Input [alternatywa do WC In], 1 x LTC I/O,
• BOB-32 uniwersalny panel ze złączami w obudowie przystosowanej do montażu w racku 19 cali.

Dane techniczne:

• Wejścia 8 x AES [16 kanałów]  24bity/192kHz, 2 x MIDI, word clock [BNC],
• Wyjścia 8 x AES [16 kanałów]  24bity/192kHz, 2 x MIDI, word clock [BNC],
• Wejście i wyjście MIDI [IN/OUT] x2: DIN 5-pin,
• Krótka karta na złącze PCI-Express,
• Od podstaw skonstruowany wydajny [do 500MB/s] układ komunikacji z magistralą PCI-Express,
• Możliwość zmiany ustawień w czasie rzeczywistym,
• Automatyczna kontrola zegara; master-slave,
• Rozbudowany Zero Latency Monitoring pozwalający uzyskać submiksy pozbawione opóźnień i bezpośredni monitoring ASIO,
• Źródła synchronizacji: 8x AES, Word Clock, Internal,
• Varipitch: funkcja sterowana sygnałem wejściowym lub Word Clock,
• Częstotliwości próbkowania: 32 – 192 kHz, przełączane [synchronizacja/Word Clock],
• Zakres zmian częstotliwości próbkowania: AES: 28 – 204 kHz, Word Clock: 28 – 204 kHz,
• Jitter: <1 ns, wewnętrznie i dla wszystkich wejść,
• Wrażliwość na jitter: pętla PLL pracuje bez problemu nawet dla jittera równego 100 ns,
• Oprogramowanie DigiCheck do analizy materiału audio,
• Wejście WordClock: BNC, układ adaptacji sygnału [pracuje dla sygnałów wejściowych od 1,2 Vpp], terminowanie za pomocą jumpera,
• Wyjście Word Clock: BNC, niskoimpedancyjne, 4 Vpp dla 75 Ohm, zabezpieczenie przeciwzwarciowe
