- Wejście i wyjście 12G-SDI do 4K/UltraHD
- 4-kanałowy zbalansowany audio Embedder/Disembedder
- W zestawie znajduje się jednokanałowy transceiver SFP z łączem światłowodowym LC do przesyłania sygnałów 4K/UltraHD na duże odległości
- Funkcja wyodrębniania audio jest zawsze dostępna z czterema wyjściami analogowymi
- Funkcja osadzania audio jest wybierana przez użytkownika, aby przepuścić audio wejściowe 12G-SDI lub osadzić analogowe audio wejściowe
- Wybieralne poziomy audio analogowego
- Automatycznie wykrywa i konfiguruje standard wejściowego sygnału wideo
- Wewnętrzny generator sygnału 1,5G-SDI umożliwia działanie ścieżki embeddera bez konieczności podłączania źródła do wejścia SDI
- Niewielkie rozmiary umożliwiają montaż w wielu różnych miejscach
- Dostarczony kabel breakout XLR oferuje 4 kanały wejściowe i 4 kanały wyjściowe poprzez osiem złączy XLR
- Konfiguracja poprzez port USB i dostarczone oprogramowanie AJA Mini-Config
- Konfiguracja przełączników DIP
- Zasilanie +5–16 VDC
Dostarczony kabel breakout
Dołączony kabel rozgałęziający obsługuje 1 kanał analogowego audio na złącze XLR dla 4 kanałów wejściowych i 4 kanałów wyjściowych jednocześnie.
Obsługa USB i Mini-Config
Bezpłatne oprogramowanie Mini-Config firmy AJA może być używane z każdym konwerterem AJA Mini-Converter z obsługą USB i zapewnia łatwy w użyciu graficzny interfejs z szczegółowymi informacjami o aktualnych formatach wejścia i wyjścia. Kontroluj wszystkie parametry każdego obsługiwanego konwertera AJA Mini-Converter, a także ładuj aktualizacje oprogramowania układowego od AJA, które dodają nowe funkcje i możliwości.
Uniwersalny zasilacz
Klienci mogą zakupić zapasowy uniwersalny zasilacz do użytku z dowolnym konwerterem Mini-Converter. Ten uniwersalny zasilacz zawiera międzynarodowe wtyki do użytku na całym świecie.
Kompaktowy i przenośny
Konwertery AJA Mini-Converter są na tyle małe, że mieszczą się za monitorem, z tyłu szafy rackowej lub bezpośrednio na statywie kamery. Zamykane złącze zasilania zapobiega przypadkowemu odłączeniu, a opcjonalny kabel zasilający P-TAP umożliwia zasilanie bateryjne w odległych lokalizacjach.
AJA Mini-Matrix
Informacje na temat kompletnej linii konwerterów, routerów, synchronizatorów ramki i kart openGear firmy AJA są dostępne w Mini-Matrix. Produkty AJA są bardzo rozbudowane, a to źródło informacji pomoże Ci znaleźć odpowiedni konwerter do każdej sytuacji, niezależnie od tego, gdzie się znajdujesz. Poszczególne produkty mają linki do głównej strony internetowej AJA, gdzie można znaleźć więcej szczegółów.
Wiodące wsparcie techniczne
Pomoc techniczna AJA jest uznawana za jedną z najlepszych w branży i jest dostępna dla wszystkich klientów AJA. Jeśli potrzebujesz pomocy w zakresie instalacji, konfiguracji lub obsługi Mini-Converter lub napotkasz jakiekolwiek problemy techniczne, dział pomocy technicznej AJA pomoże Ci w uruchomieniu urządzenia.
Produkty Mini-Converter są objęte pięcioletnią gwarancją. Dodatkowe informacje na temat warunków gwarancji dla poszczególnych produktów można znaleźć w instrukcji obsługi danego produktu.

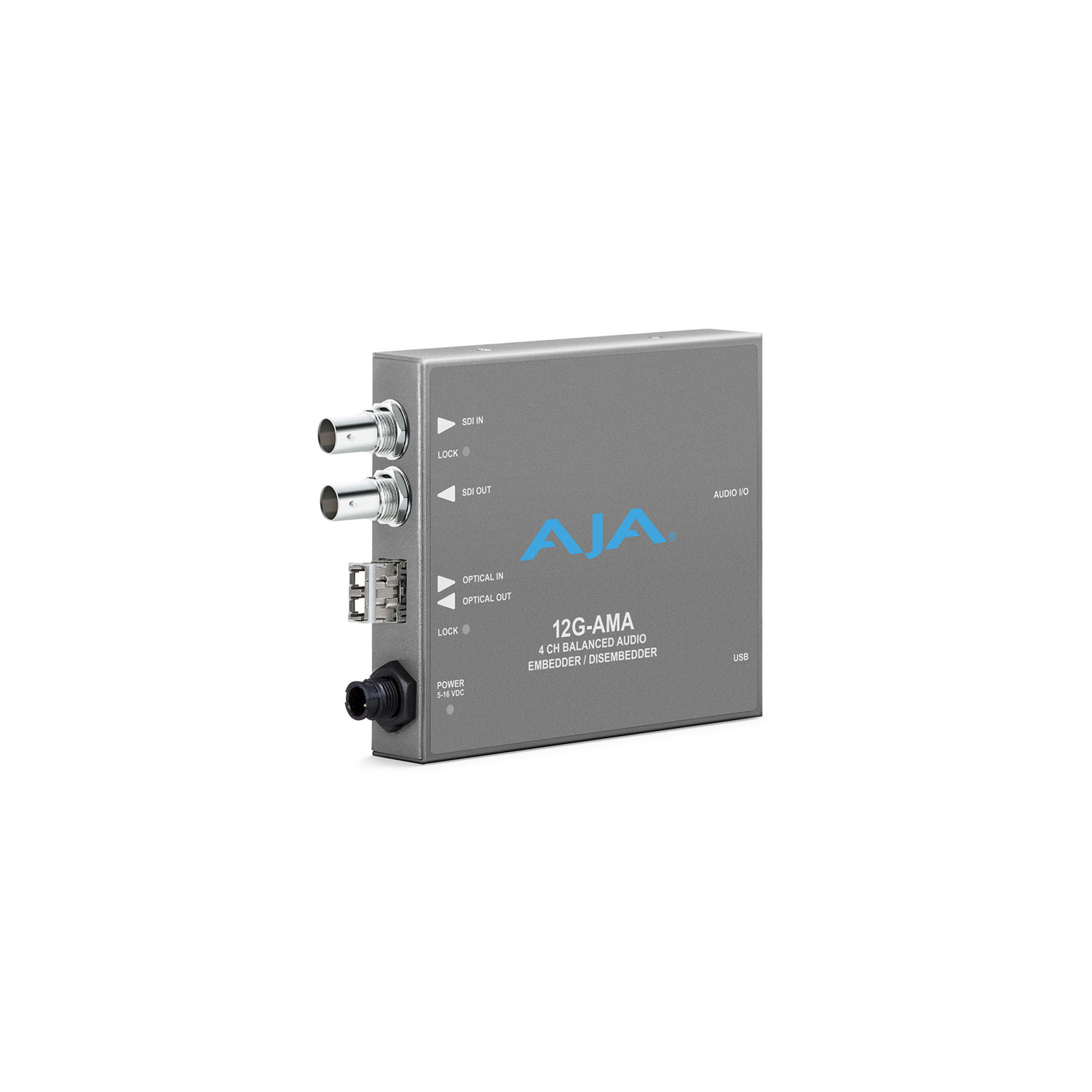

Specyfikacja techniczna AJA 12G-AMA-TR:
Formaty wideo
- (4K) 4096x2160p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (UltraHD) 3840x2160p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (2K) 2048x1080p 23,98, 24, 25, 29,97, 30, 47,95, 48, 50, 59,94, 60
- (HD) 1920x1080p 23,98, 24, 25, 29,97, 30, 50, 59,94, 60
- (HD) 1920x1080i 50, 59,94, 60
- (HD) 1280 x 720p 50, 59,94, 60
- (SD) 625i 50
- (SD) 525i 59,94
- RGB i YCbCr, 4:4:4/4:2:2, 10 bitów
Uwaga: Zależne od rastra i częstotliwości klatek. Formaty wideo
Wejście wideo cyfrowe:
- 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082:
Single Link SD/HD/2K/UltraHD/4K
Single Link 3G-SDI poziom A, B DL lub B DS, SMPTE 425
Wejście światłowodowe (12G-AMA-R, 12G-AMA-TR):
- 1x 12G-SDI światłowód złącze LC, SMPTE 297/259/292/424/2081/2082:
Długość fali: Rx 1260 nm (min.), 1620 nm (maks.)
Czułość optyczna: -10 dBm (min. 12 Gb/s), -14 dBm (min. 3 Gb/s)
Przeciążenie mocy: -2 dBm (min.)
Wejście światłowodowe (12G-AMA-R-ST):
- 1x złącze światłowodowe 12G-SDI ST, SMPTE 297/259/292/424/2081/2082:
Długość fali: Rx 1260 nm (min), 1620 nm (maks)
Czułość optyczna: -10 dBm (min 12 Gbps), -14 dBm (min 3 Gbps)
Moc przeciążenia: -2 dBm (min)
Wyjście wideo cyfrowe:
- 1x 12G-SDI BNC, SMPTE 259/292/424/2081/2082:
Single Link SD/HD/2K/UltraHD/4K
Single Link 3G-SDI poziom A, B DL lub B DS, SMPTE 425
Wyjście światłowodowe (12G-AMA-T, 12G-AMA-TR):
- 1x 12G-SDI światłowód Złącze LC, SMPTE 297/259/292/424/2081/2082:
Nominalna długość fali: Tx 1260 nm (min.), 1310 nm (typ.), 1360 nm (maks.)
Moc optyczna: -5 dBm (min.), 0,5 dBm (maks.)
Współczynnik ekstynkcji: 5,4 dB (min.)
Wyjście światłowodu (12G-AMA-T-ST):
- 1x złącze światłowodu 12G-SDI ST, SMPTE 297/259/292/424/2081/2082:
Nominalna długość fali: Tx 1260 nm (min.), 1310 nm (typ.), 1360 nm (maks.)
Moc optyczna: -5 dBm (min.), 2 dBm (maks.)
Współczynnik ekstynkcji: 3,4 dB (min.)
Wyrównanie kabla:
- (Belden 1694A):
12 Gb/s, 65 m
6 Gb/s, 125 m
3 Gb/s, 190 m
1,5 Gb/s, 200 m
270 Mb/s, 405 m
Opóźnienie ścieżki wideo:
- Wyjście wideo jest opóźnioną, ponownie taktowaną wersją wejścia wideo, z tą samą częstotliwością klatek itp. Wyjście wideo jest niezdefiniowane, gdy nie ma sygnału wejściowego.
- Opóźnienie wideo, czas mierzony między wejściem wideo a złączem wyjściowym wideo:
12G = 3,2 µsek
6G = 3,2 µsek
3G poziom B (tryb Dual Stream HD) = 6,3 µsek
3G poziom A = 3,2 µsek
HD (1,5 Gb) = 6,3 µsek
SD (270 Mb) = 17,2 µsek
Wejścia i wyjścia audio:
- Zbalansowane analogowe audio, 1x 25-pinowe złącze żeńskie D na konwerterze, 4 kanały wejściowe, 4 kanały wyjściowe
- Kabel breakout z 1x 25-pinowym złączem męskim D:
4x żeńskie złącza rozgałęźne XLR
4x męskie złącza rozgałęźne XLR
Cyfrowe konwertery audio:
Wbudowany dźwięk:
- SMPTE 272M (SD): 20-bitowy, synchroniczny 48 kHz
- SMPTE 299M (12G/6G/3G/1,5G): 24-bitowy, synchroniczny 48 kHz
- Wbudowany dźwięk przychodzący można przepuścić, usunąć lub nadpisać
- Obsługa do 16 kanałów
Uwaga: formaty 2048x1080p/PsF 29,97 i 30 obsługują maksymalnie 8 kanałów wbudowanego audio.
Opóźnienie ścieżki audio:
- Ścieżka wbudowana 1100 µsek
- Ścieżka wyodrębniona 1200 µsek
Poziomy audio analogowego:
- Konfigurowane za pomocą oprogramowania Mini-Config:
Pro 1: 0 dBfs = +24 dBu
Pro 2: 0 dBfs = +18 dBu
Pro 3: 0 dBfs = +15 dBu
Consumer 1: 0 dBfs = +12 dBu
Interfejs użytkownika:
- Zewnętrzny przełącznik DIP
- Port USB używany z aplikacją Mini-Config do konfiguracji urządzenia za pomocą komputera PC/Mac
Wymiary (szer. x gł. x wys.):
Waga:
Zasilanie:
- +5-16 V DC, 10 watów. Wymagany zasilacz, dołączony do zestawu.
Środowisko:
- Bezpieczna temperatura pracy: od 0 do 40°C
- Bezpieczna temperatura przechowywania (zasilanie wyłączone): od -40 do 60°C
- Względna wilgotność podczas pracy: 10–90% bez kondensacji
- Wysokość podczas pracy: <3000 metrów
