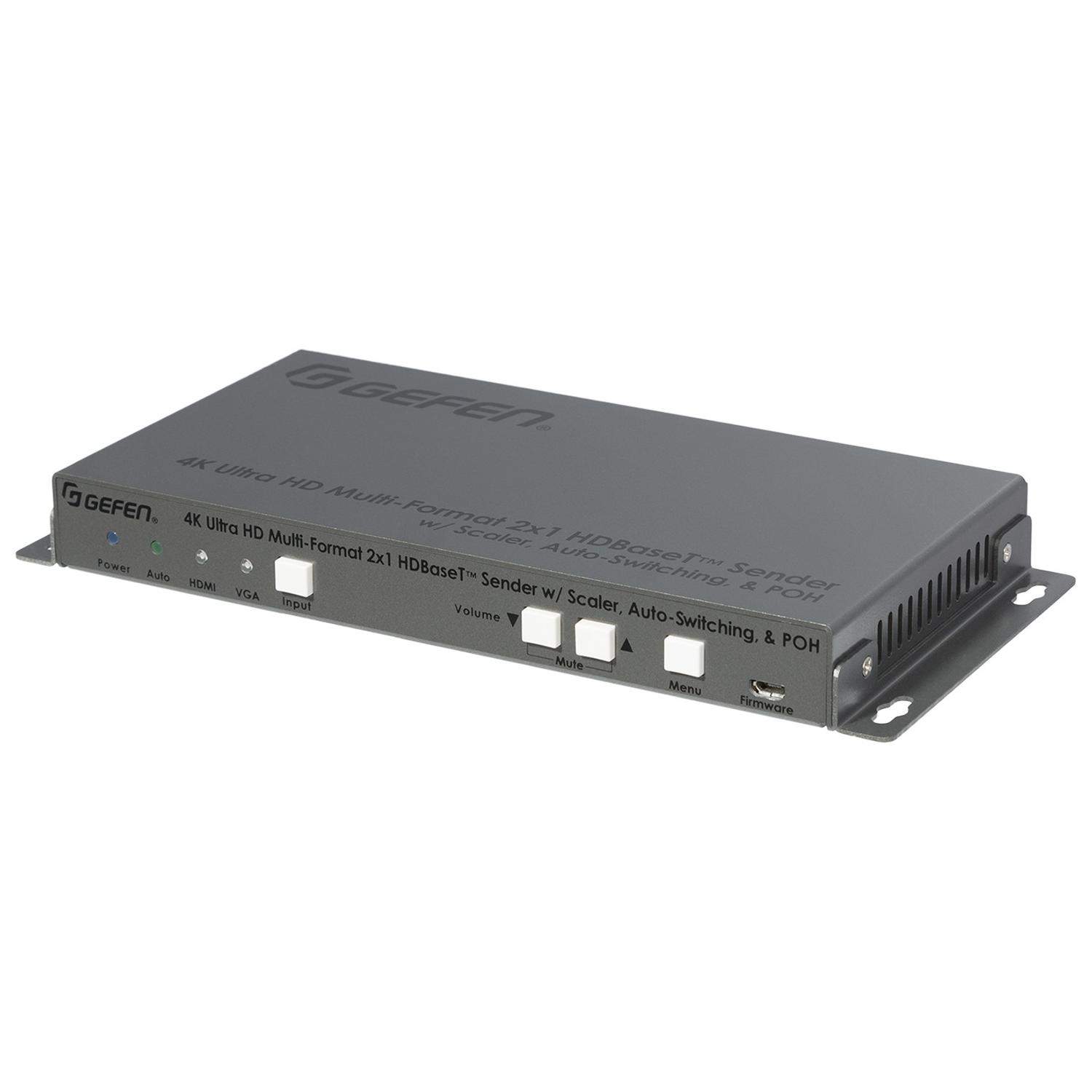

Gefen EXT-UHDV-HBTLS-TX to nadajnik HDBaseT, który poza obsługą rozdzielczości do 4K oraz dwoma wejściami, HDMI oraz VGA, posiada funkcje skalera i auto switchera (automatyczna zmiana źródła po wpięciu nowego urządzenia).
System HDBaseT obsługuje przepustowość danych do 10.2 Gb/s i częstotliwość zegara TMDS 300 MHz oraz rozdzielczość do 4K 30 Hz 4:4:4. Wykorzystuje implementację technologii HDBaseT firmy Gefen z ulepszeniami obejmującymi zaawansowane zarządzanie EDID. Wielokanałowy dźwięk cyfrowy o najwyższej jakości, w tym 7.1 kanałowe formaty LPCM i HBR (High Bit Rate), takie jak Dolby Atmos®, Dolby® TrueHD, DTS:X i DTS-HD Master Audio są przekazywane z wejścia HDMI do wyjścia. Wejście VGA posiada towarzyszące analogowe wejście audio L/R i akceptuje rozdzielczości VESA i CEA do WUXGA (1920 x 1200 przy 60 Hz, 4:4:4) i 1080p Full HD (1920 x 1080 przy 60 Hz, 4:4:4).
Zalecany odbiornik Gefen EXT-UHDA-HBTL-RX.
Potężny wbudowany skaler umożliwia zwiększenie rozdzielczości sygnałów VGA o niższej rozdzielczości i starszych proporcji do szerokoekranowej rozdzielczości WUXGA, co zapewnia wspaniałe prezentacje i płynne przełączanie między źródłami HDMI i źródłami VGA. EXT-UHDV-HBTLS-TX rozszerza RS-232 i dwukierunkowy IR, gdy jest używany z kompatybilnym odbiornikiem, takim jak Gefen EXT-UHDA-HBTL-RX, ułatwiając sterowanie źródeł A/V umieszczonych w pobliżu nadajnika z miejsca oglądania, oraz wysyłanie poleceń z końca drogi sygnału do sterowania wyświetlaczem lub innego urządzenia umieszczonego w pobliżu odbiornika. Urządzenie akceptuje również polecenia RS-232 dotyczące przełączania, sterowania skalerem i zarządzania EDID z kontrolerów innych firm umieszczonych w pobliżu nadajnika lub zdalnie przez odbiornik. Głośność audio może być regulowana za pomocą przycisków na panelu przednim lub przez RS-232 z kontrolera innej firmy.
Jest to bardzo przydatne narzędzie do prezentacji w instalacjach korporacyjnych, edukacyjnych i instytucjonalnych. Dwukierunkowy standard HDBaseT™ Technologia POH (Power Over HDBaseT™) może zasilać zdalnie z EXT-UHDV-HBTLS-TX do kompatybilnego odbiornika lub może przekazywać zasilanie z kompatybilnego odbiornika do tego nadajnika.
Używając tego samego kabla CAT5, który przedłuża sygnał HDMI. Tylko jedna z dwóch jednostek będzie potrzebowała zasilacza. Ta funkcja upraszcza instalację w przypadkach, gdy w pobliżu źródła lub urządzenia nie ma gniazdka elektrycznego. Niewielka, ultra-niskoprofilowa obudowa nadajnika może być bezpiecznie zamontowana na powierzchni, a dzięki wejściu IR Extender, można go wygodnie ukryć poza zasięgiem wzroku. Mieści się w niej również wtyczka zasilania Gefen z blokadą, co zapewnia bezpieczne połączenie.
Rozszerzenie HDMI, VGA z analogowym dźwiękiem, dwukierunkowym podczerwienią i RS-232 za pomocą pojedynczego kabla CAT5e
- 4K Ultra HD (3840 x 2160 @ 30 Hz, 4:4:4), do 40 metrów (8-bitowy kolor)
- 4K Cinema-DCI (4096 x 2160 @ 24 lub 30 Hz, 4:4:4), do 40 metrów (8-bitowy kolor)
- 1080p Full HD (60 Hz) lub WUXGA (1920x1200 @ 60 Hz), do 70 metrów (do 8 bitów). do 70 metrów (do 12-bitowego koloru Deep Color)
Cechy Gefen EXT-UHDV-HBTLS-TX:
- Wejście HDMI obsługuje 600 MHz TMDS Clock i przepustowość danych do 18 Gbps: 4K Ultra HD (3840 x 2160) lub 4K Cinema-DCI (4096 x 2160) do 60 Hz, 4:4:4
- Rozszerzenie HDBaseT™ obsługuje zegar TMDS 300 MHz i przepustowość danych do 10,2 Gb/s
- Automatyczne przełączanie 4K HDMI i VGA
- Ręczne przełączanie 4K HDMI i VGA za pomocą przycisku na panelu przednim lub RS-232
- Skalowanie VGA do 1920 x 1200 z regulacją obrazu
- Obsługiwane funkcje HDMI: HDMI 2.0, HDCP 2.2 i 1.4
- 12-bitowy Deep Color (przy 1080p)
- LPCM 7.1, Dolby Atmos®, Dolby® TrueHD, DTS:X™ oraz DTS-HD Master Audio™.
- Pass-through 3DTV
- Pass-through CEC
- Pass-through Lip Sync
- Analogowe wejście audio L/R dla VGA
- Sterowanie przez RS-232 funkcjami przełączania, skalera i zarządzania EDID
- 2-kierunkowe rozszerzenie w podczerwieni w przypadku używania zgodnego odbiornika
- Dwukierunkowe zasilanie przez HDBaseT™ (POH) zapewnia zasilanie tego nadajnika lub kompatybilnego odbiornika, tylko jedna strona będzie potrzebowała zewnętrznego zasilania.
- Możliwość aktualizacji oprogramowania sprzętowego w terenie poprzez porty USB Micro-B i RS-232 przy użyciu oprogramowania Gefen Syner-G™
- Blokowane złącze zasilania
Specyfikacja techniczna Gefen EXT-UHDV-HBTLS-TX:
- Zalecany odbiornik: EXT-UHDA-HBTL-RX
- Maksymalny zegar TMDS: Wejście HDMI: 600 MHz, System rozszerzenia: 300 MHz
- Całkowita szerokość pasma sygnału/szybkość transmisji danych: Wejście HDMI: 18 Gb/s, system rozszerzeń: 10,2 Gb/s
- Złącze wejściowe wideo: (1) 19-stykowe złącze HDMI typu A, żeńskie, (1) złącze VGA HD-15, żeńskie
- Analogowy port wejściowy audio L/R: (1) gniazdo mini-stereo 3,5 mm
- Złącze łącza: (1) RJ-45, ekranowane
- Port RS-232: (1) 3-pinowe złącze Phoenix
- Port IR In/Ext: (1) gniazdo mini-stereo 3,5 mm
- Port wyjścia podczerwieni: (1) gniazdo mini-mono 3,5 mm
- Typ przedłużacza IR: EXT-RMT-EXTIRN
- Port aktualizacji oprogramowania układowego: (1) USB Micro-B, żeński
- Dioda LED wskaźnika zasilania: (1) niebieska
- Dioda LED wskaźnika wejścia HDMI: (1) zielona
- Dioda LED wskaźnika wejścia VGA: (1) zielona
- Dioda LED wskaźnika automatycznego włączania: (1) zielona
- Przełącznik wyboru wejścia (przytrzymaj, aby wybrać tryb automatyczny lub ręczny): (1) typ
- Przełącznik wyboru menu (ekranowego): (1) dotykowy
- Przełączniki zwiększania i zmniejszania głośności (przytrzymaj oba, aby wyciszyć): (2) typu taktowego
- Złącze zasilania: (1) 5,5 mm beczka/2,1 mm pin, blokada
- Zasilacz: (1) 12V DC, blokada, 5,5 mm baryłka/2,1 mm pin
- Pobór mocy: Brak zasilania odbiornika: maksymalnie 9 W, Zasilanie odbiornika: maksymalnie 22 W
- Temperatura pracy: +32 do +122 °F (0 do +50 °C)
- Wilgotność robocza: od 5% do 90% RH, bez kondensacji
- Temperatura przechowywania: -4 do +185 °F (-20 do +85 °C)
- Wilgotność przechowywania: od 0% do 95% wilgotności względnej, bez kondensacji
- MTBF: 50000 godzin
- Nie obejmuje wsporników montażowych: 7,7" x 0,93" x 4" (195 mm x 24 x 100 mm)
- Wraz ze wspornikami montażowymi: 8,7" x 0,93" x 4" (221 mm x 24 x 100 mm)
- Waga netto: 0,8 funta (0,35 kg)
