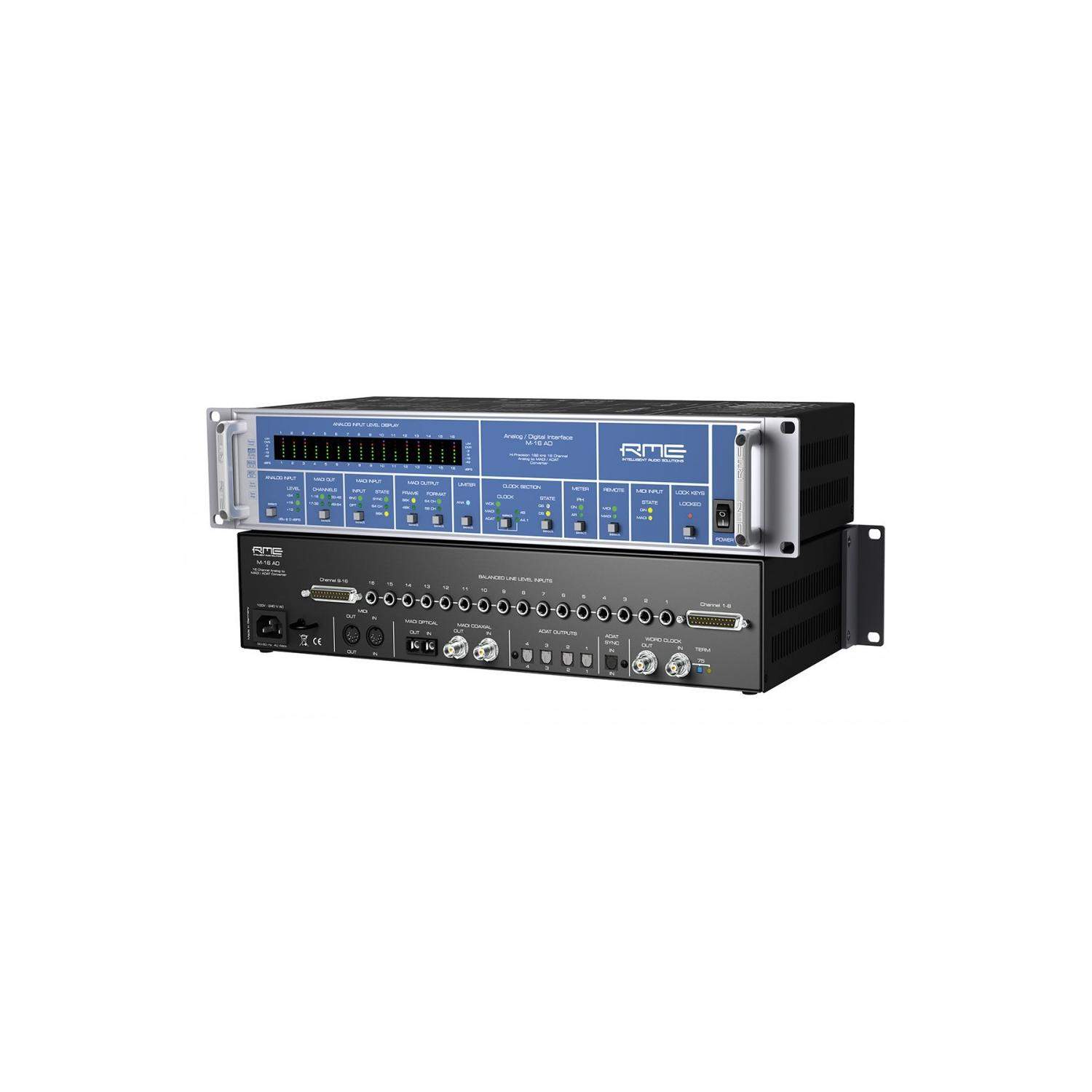

RME M-16 AD

RME M-16 AD to 16-kanałowy, referencyjnej jakości konwerter 24-bity/192 kHz zamknięty w obudowie rack 2U. Dedykowany jest zaawansowanym, cyfrowym systemom audio działającym w oparciu o protokół MADI lub ADAT. Wszędzie tam gdzie potrzebna jest duża ilość kanałów wejściowych oraz bezkompromisowa jakość RME M-16 AD sprawdzi się znakomicie. Urządzenie wyposażone jest w 16 analogowych kanałów wejściowych przetwarzających sygnał w oparciu o najnowsze konwertery AD 24-bity/192 kHz. Konwerter RME M-16 AD oferuje szereg zaawansowanych funkcji, takich jak: SyncCheck, SteadyClock oraz zdalne sterowanie poprzez MIDI oraz MADI.

Technologie znane z innych produktów RME [np. SyncCheck] zapewniają doskonałą synchronizację i szybką detekcję błędów. Istnieje możliwość połączenia kilku urządzeń i ich synchronizacji za pomocą Word Clock. Wszystkie ustawienia zapisywane są w wewnętrznej pamięci po wyłączeniu urządzenia.

Technologia SteadyClock zapewnia doskonałą jakość sygnału taktującego w każdej sytuacji. Ze względu na bardzo sprawny system redukcji jitter’a, przetworniki A/D pracują tak samo dobrze z wykorzystaniem wewnętrznego, czy też zewnętrznego sygnału taktującego. Nie ma znaczenia jakość podawanego sygnału zegara zewnętrznego. W przypadku zaniku zewnętrznego sygnału taktującego, technologia Intelligent Clock Control [ICC] zapewnia podtrzymanie ostatnio wykorzystywanej częstotliwości próbkowania. Istnieje możliwość pełnej zdalnej kontroli urządzenia za pomocą MIDI. Istnieje również możliwość wprowadzania zapytań o status danej funkcji za pomocą MIDI.

Najważniejsze cechy:

• 16 kanałowy, hi-endowy konwerter AD, w pełni symetryczny tor audio, 116 dBA,
• 1 wejście/wyjście MADI [optyczne i koaksjalne], 16-kanałów 96 kHz, 16 kanałów 192 kHz,
• 4 wyjścia ADAT, 16 kanałów 96 kHz, 8 kanałów 192 kHz,
• 1 wejście ADAT do celów synchronizacji,
• 1 wejście/wyjście MIDI,
• 1 wejście/wyjście WordClock BNC,
• zerowa latencja przy połączeniu wielu urządzeń przez protokół MADI,
• urządzenie zawiera wysokiej klasy limitery analogowe,
• 16 pięciopunktowych wskaźników diodowych wysterowania sygnału na każdym kanale,
• 16 kontrolek LED wskazujące na status limitera,
• Technologia SteadyClock – wolny od zniekształceń cyfrowych dźwięk niezależny od jakości zewnętrznego zegara,
• Technologia SyncCheck – perfekcyjna synchronizacja pomiędzy urządzeniami,
• Możliwość sterowania przez protokół MADI lub MIDI.



Dane techniczne:

• Wejścia analogowe: 1/4″ TRS oraz 25-pinowe złącze D-sub, w pełni symetryczny tor audio,
• Wyjścia cyfrowe: 4 x ADAT, 1 x MADI optyczne/koaksjalne,
• Zakres dynamiki: 113 dB RMS nieważony, 116 dBA,
• THD AD: < -110 dB [< 0.00032 %],
• THD+N AD: < -104 dB [< 0.00063 %],
• Przesłuchy AD: > 130 dB,
• Poziom wejściowy dla 0 dBFS: +24 dBu, +19 dBu, +13 dBu,
• Pasmo przenoszenia AD, -0.1 dB: 10 Hz – 23.2 kHz [sf 48 kHz],
• Pasmo przenoszenia AD, -0.5 dB: < 5 Hz – 45 kHz [sf 96 kHz],
• Pasmo przenoszenia AD, -1 dB: < 5 Hz – 80 kHz [sf 192 kHz],
• Częstotliwości próbkowania: 44.1, 48, 88.2, 96, 176.4, 192 kHz, zmienna przez zewnętrzne sygnały taktujące [Sync/WC],
• Jitter: typowo < 1 ns dla przetwarzania wewnętrznego oraz wejść: Word Clock, ADAT, MADI,
• Czułość jittera: pętla synchronizacji fazowej PLL funkcjonuje poprawnie nawet przy 100 ns,
• Tłumienie jittera: > 30 dB [2.4 kHz],
• Zasilanie: wewnętrznie przełączany tryb PS, 100V – 240V AC,
• Wentylator chłodzący: nie,
• Pobór mocy: 40 Watt,
• Wymiary: 483 x 88 x 200 mm.
