Wejście i loop-through

Wideo
Obsługuje standardy SD (ST 259)/HD (ST 292)/3Ga (ST 425)/3Gb (ST 425)/3Gb-DL(ST 425)/3Gb-DS (ST 425)/6G (ST 2081)
Typowa rozdzielczość/częstotliwość klatek sygnału wejściowego/loop-through SDI:
4096x2160p/3840x2160p 23,98/24/25/29,97/30
2048 x 1080p/2048 x 1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
1920 x 1080p/1920 x 1080i 23,98/24/25/29,97/30/47,95/48/50/59,94/60
1280 x 720p 25/29,97/30/50/59,94/60
720 x 576 25p/50i (PAL SD)
720 x 480 29,97p/59,94i (NTSC SD)
Próbkowanie kolorów: YCbCr 10-bit 4:2:2, YCbCr 10-bit 4:4:4:4, YCbCr 12-bit 4:2:2, YCbCr 12-bit 4:4:4

Audio
Wejście/wyjście audio osadzone SDI: 16 kanałów, 24 bity, częstotliwość próbkowania 192 kHz
Wejście audio LINE IN 3,5 mm: 2 kanały, 24 bity, częstotliwość próbkowania 192 kHz
Wyjście audio LINE OUT 3,5 mm: 2 kanały, 24 bity, częstotliwość próbkowania 192 kHz

Funkcje kodowania
Wideo
Szybkość transmisji:
NDI HX3: do 62,0 Mb/s, do 1,5 Mb/s
Inne: do 32,0 Mb/s, do 256 kpbs
Kodowanie podwójnego streamowania: strumień główny i sub streamowanie
Strumień główny
Rozdzielczość/częstotliwość klatek:
4096 x 2160p/3840 x 2160p 30/29,97/25/24/23,976/15/10/5
2560 x 1440 p/2048 x 1080 p/1920 x 1200 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1920 x 1080p/1920 x 720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1664 x 936 p/1600 x 1200 p/1600 x 900 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1440 x 1080p/1440 x 900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1280 x 1024 p/1280 x 960 p/1280 x 800 p/1280 x 720 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1024x768p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1024x576p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
960x540p/800x600p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
640 x 480 p/640 x 360 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
480 x 360 p/480 x 270 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
Sub streamowanie
Obsługuje włączanie/wyłączanie sub streamowania
Rozdzielczość/częstotliwość klatek:
1920x1080p/1920x720p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1664x936p/1600x1200p/1600x900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1440 x 1080p/1440 x 900p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1280 x 1024 p/1280 x 960 p/1280 x 800 p/1280 x 720 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1024x768p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
1024x576p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
960x540p/800x600p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
768x576p/720x576p/720x540p/720x480p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
640 x 480 p/640 x 360 p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
480x360p/480x270p 60/59,94/50/30/29,97/25/24/23,976/15/10/5
Kodek H.264/H.265 (HEVC):
Kod czasowy systemu lub standardowy kod czasowy RP–188 dla ustawienia komunikatu SEI
Komunikat SEI H.265 (HEVC) obsługuje przenoszenie znaku sygnału przeplotu
Konwersja proporcji obrazu wideo
Obrót obrazu: 0°, 90°, 180°, 270°
Kadrowanie
Wyjście wideo 3D
Audio
Kodowanie do 8 streamów audio, w tym 1 stream 8-kanałowy i 7 streamów 2-kanałowych
Obsługa mapowania między kanałami źródłowymi a kodowanymi kanałami audio
Szybkość transmisji: 256/192/128/96/64/48/32/16 kb/s
Wbudowany dźwięk źródła wyjściowego i wejście liniowe przez LINE OUT

Transmisja na żywo
Natywna obsługa streamowania do:
Twitch
YouTube (HLS/RTMP), publikowanie na osi czasu lub w nowym wydarzeniu i ustawienie „stworzone dla dzieci”.
Facebook, umożliwiając streamowanie zapasowe i publikowanie na osi czasu lub w nowym wydarzeniu.
WOWZA przez RTMP, dodając token i publikując na osi czasu lub w nowym wydarzeniu.
WOWZA przez SRT, ustawiając szyfrowanie AES (AES–128/192/256) i publikując na kanale lub w nowym wydarzeniu.
Obsługuje protokoły streamowania strumieniowego:
RTSP
RTMP/RTMPS
SRT Caller/SRT Listener
NDI HX2/NDI HX3
HLS
TS przez UDP/TS przez RTP
TVU ISSP
Obsługuje streamowanie do 6 miejsc docelowych jednocześnie, zawierające 1 sesję RTSP/SRT Listener/HLS/ISSP (jeśli jest dołączona) lub 2 sesje NDI HX2 (jeśli są zawarte)
Obsługuje wyłącznie 1 sesję NDI HX3 streamować
Obsługuje określanie strumienia wideo i strumienia audio dla każdej sesji streamowania
Obsługuje harmonogram transmisji na żywo
Obsługuje NDI 6.1.1

Nagrywanie
Obsługuje ustawianie i zarządzanie funkcją nagrywania oraz zadaniami
Obsługuje nagrywanie do lokalnej pamięci (dołączona karta SD o pojemności 128 GB)
Obsługuje testy formatu i wydajności
Automatycznie przesyła pliki do zdalnej platformy przechowywania plików, w tym serwera FTP, Google Drive i Dropbox
Obsługuje nagrywanie na zewnętrznej pamięci USB
Obsługiwane formaty systemowe: FAT32, exFAT i NTFS
Obsługuje nagrywanie na sieciowej pamięci masowej (NFS/CIFS)
Obsługiwane formaty systemowe: NFS, CIFS
Wsparcie dla nagrywania w pętli i nagrywania normalnego
Wsparcie dla zapisywania plików nagranych w formacie MP4, MOV lub TS
Wsparcie dla określania strumienia wideo i strumienia audio dla każdego zadania nagrywania
Wsparcie dla dostosowywania nazwy pliku nagrania i przedrostka
Wsparcie dla dzielenia plików nagranych według czasu
MP4, MOV: do 4 godzin
TS: bez ograniczeń
Wsparcie dla eksportowania lub pobierania plików poprzez interfejs użytkownika
Wsparcie dla harmonogramu nagrywania

Interfejs użytkownika
Rejestracja w Magewell Control Hub w celu zdalnego, scentralizowanego zarządzania
Obsługa konfiguracji i zarządzania za pośrednictwem interfejsu użytkownika
Podgląd stanu urządzenia w czasie rzeczywistym
Podgląd zakodowanego wideo
Ustawianie źródeł wejściowych
Dostosowywanie parametrów kodowania
Zarządzanie miejscami docelowymi strumieniowania, uruchamianie/zatrzymywanie strumieniowania, podgląd stanu strumieniowania
Zarządzanie zadaniami nagrywania i nagranymi plikami
Konfiguracja do 8 nakładek dla każdego streamu, w tym tekstu, obrazu i zegara
Aktualizacja oprogramowania układowego
Obsługa przeglądarek internetowych Microsoft Edge/Firefox/Chrome/Safari/Opera

API
Dostarcza interfejsy API dla systemów sterowania innych producentów

Połączenia sieciowe
Ethernet: 1 port RJ45, 10/100/1000 Mb/s Base-T
Modem USB 4G/5G (nie wchodzi w skład zestawu)
Sieć USB

Pamięć

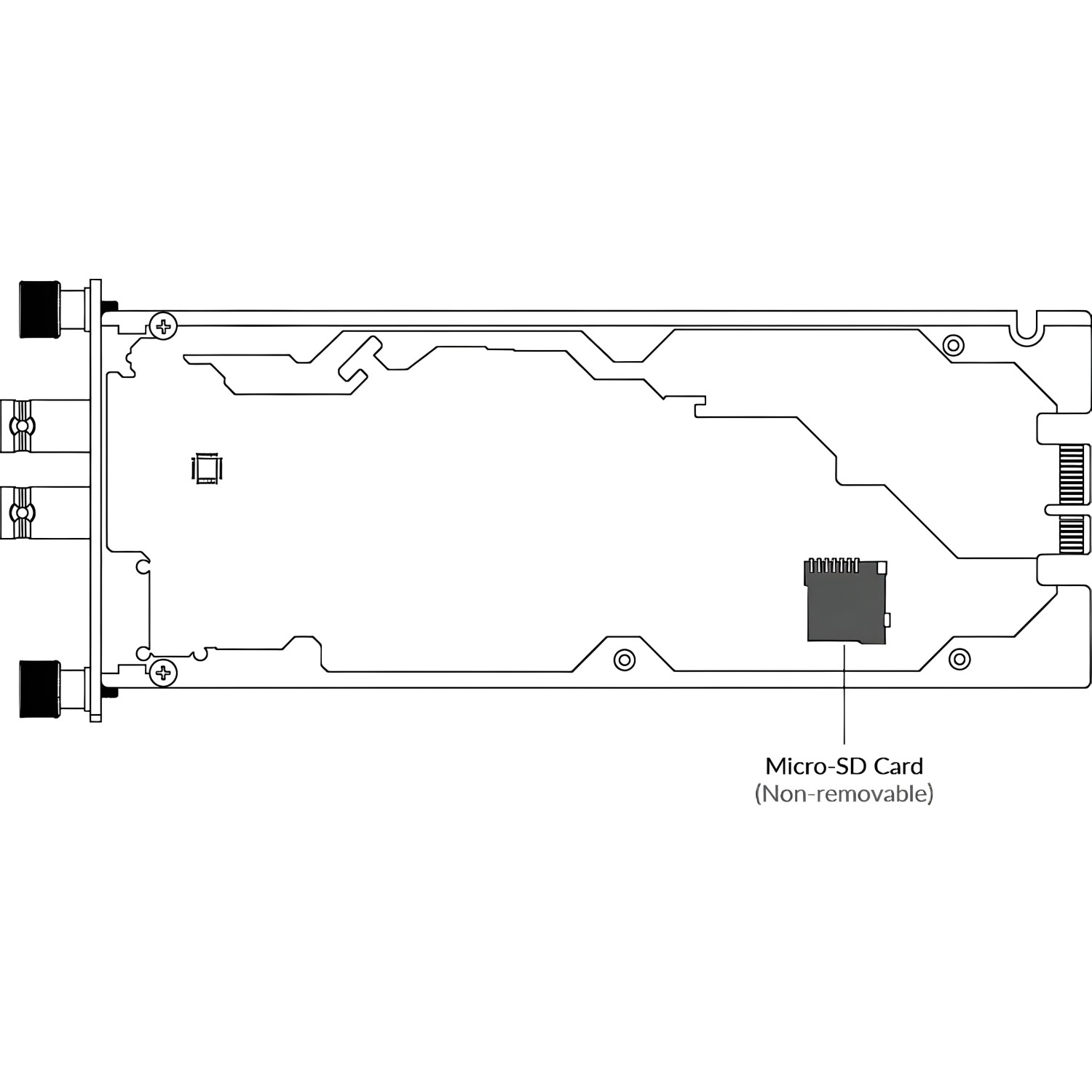

Karta micro SD (w zestawie): 128 GB
Pamięć flash USB (nie wchodzi w skład zestawu): FAT32, NTFS, exFAT
NAS (nie wchodzi w skład zestawu): NFS/CIFS

Wskaźniki
Sygnał wejściowy:
Włączony: zablokowany
Wyłączony: odblokowany

Pobór mocy
Maksymalny pobór mocy: 14,42 W

Specyfikacje fizyczne
Wymiary: 184,4 mm (dł.) x 30,0 mm (szer.) x 81,5 mm (wys.)
Waga: ≈322 g

Środowisko pracy
Temperatura pracy: od 0 do 50°C
Temperatura przechowywania: od –20 do 70°C
Wilgotność względna: od 5% do 90% bez kondensacji
