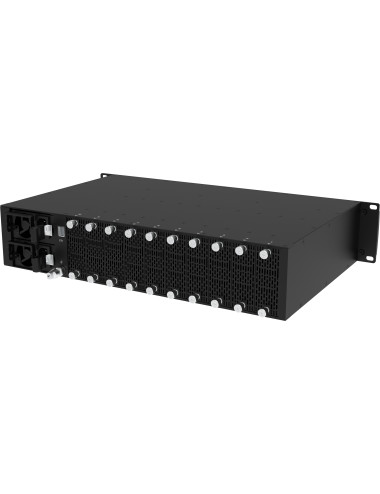

Magewell Modator 2U to modułowa obudowa o dużej pojemności, przeznaczona do montażu w szafie rackowej, zaprojektowana w celu zapewnienia skalowalności i niezawodności niezależnych enkoderów i dekoderów firmy Magewell. Obudowa Modator 2U pasuje do standardowych szaf rackowych i obsługuje do 10 modułów Modator, zapewniając elastyczność i wysoką wydajność w wymagających procesach opartych na protokole IP.
Zaprojektowana do pracy w trybie 24/7: Podwójne zasilacze i zoptymalizowane odprowadzanie ciepła zapewniają niezawodną pracę w środowiskach o wysokich wymaganiach, dzięki czemu nadaje się do zastosowań w transmisjach telewizyjnych i produkcji na żywo, które wymagają ciągłej dostępności.
Niezależne kodowanie i dekodowanie: Każdy moduł może pracować niezależnie, obsługując wysokiej jakości konwersję obrazu i dźwięku z i do strumieni IP, zapewniając elastyczność konfiguracji obudowy do różnych potrzeb produkcyjnych.

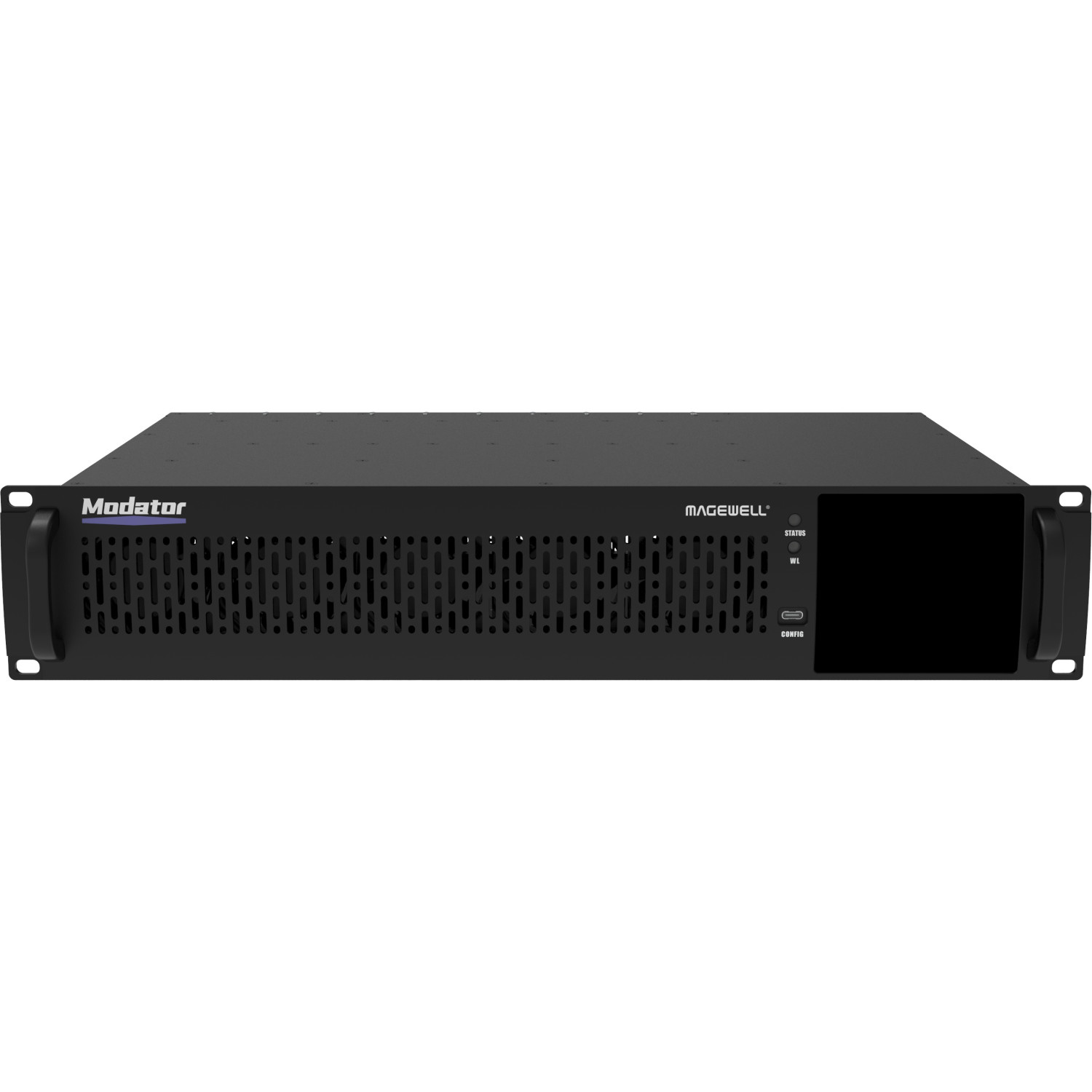

Ekran dotykowy LED: Intuicyjny ekran dotykowy pozwala użytkownikom włączać i wyłączać obudowę, wyświetlać informację o stanie zarówno obudowy, jak i każdego zainstalowanego modułu oraz szybko i łatwo konfigurować ustawienia sieciowe.
Skalowalne rozwiązanie: Dzięki możliwości zainstalowania do 10 modułów Modator system można dostosować do konkretnych potrzeb, zarówno w zakresie enkodera, dekodera, jak i obu tych funkcji.
Moduły z możliwością wymiany podczas pracy: Obudowa obsługuje instalację różnych modułów Magewell Modator, w tym modułów do konwersji NDI®, HDMI, SDI i AES67, umożliwiając dostosowanie i przyszłe aktualizacje.
Kompatybilne moduły - link:
Magewell Modator Pro Convert NDI to HDMI Module - link
Magewell Modator Pro Convert NDI to AIO Module - link
Magewell Modator Pro Convert HDMI Plus Module - link
Magewell Modator Ultra Encode HDMI Plus Module - link
Magewell Modator Ultra Encode SDI Plus Module - link
Magewell Modator Pro Convert NDI to HDMI 4K Module - link
Magewell Modator Pro Convert HDMI 4K Plus Module - link
Specyfikacja:
Interfejsy
10 gniazd Modator obsługujących wymianę modułów Magewell podczas pracy
1 port Ethernet RJ45 1000 Mb/s do konfiguracji
1 port USB typu C do konfiguracji
Zasilanie i pobór mocy

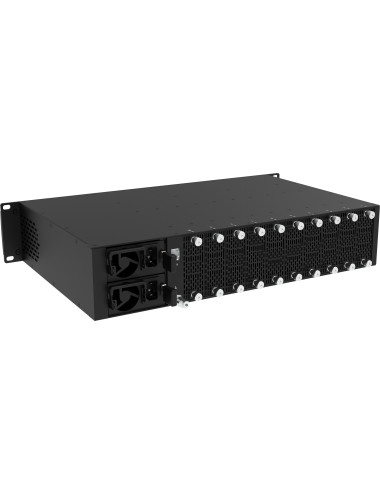

Podwójne moduły zasilające z możliwością wymiany podczas pracy dla bezpieczeństwa i nadmiarowości
AC: 100–240 V, 7–3,5 A, 60/50 Hz
Maksymalne zużycie energii przez obudowę: 200 W
Maksymalne zużycie energii przez każde gniazdo: 20 W
Zużycie energii w trybie czuwania: 11 W (wyłączony ekran dotykowy), 11,9 W (włączony ekran dotykowy)
Pobór mocy bez ładowania: 17 W (wyłączony ekran dotykowy), 17,9 W (włączony ekran dotykowy)
Wskaźnik stanu
Niebieski: Działa
Wyłączony: Tryb czuwania
Lampka ostrzegawcza:
Czerwona: Błąd
Wyłączona: Normalny stan
Wskaźnik zasilania:
Zielony: Wyjście włączone i OK
Migający zielony: Tryb czuwania lub zimna redundancja
Czerwony: Błąd lub usterka
Brzęczyk:
Sygnał dźwiękowy: błąd
Wyłączony: normalny stan
Ekran dotykowy: Wymiary: 91 mm x 81 mm
Sterowanie
Ekran dotykowy
Włączanie/wyłączanie urządzenia
Wyświetlanie informacji o urządzeniu
Wyświetlanie informacji o stanie połączenia każdego gniazda i informacji o włożonych modułach
Wyświetlanie i edytowanie informacji o sieci Ethernet
Wyświetlanie dzienników w celu śledzenia ważnych zdarzeń
Wyświetlanie powiadomień o błędach
Interfejs użytkownika
Dostarcza kompleksowych informacji dotyczących urządzenia
Dostarcza podstawowej informacji i stanu pracy dotyczących podłączonych modułów
Obsługuje zarządzanie i konfigurację urządzenia, takie jak zmiana nazwy urządzenia, włączenie sygnału dźwiękowego, aktualizacja oprogramowania układowego, ustawienie sieci itp.
Obsługuje przeglądarki internetowe IE/Edge/Firefox/Chrome/Safari/Opera
Dostarcza interfejsy API HTTP
Specyfikacje fizyczne
Format: 482 mm (dł.) x 275 mm (szer.) x 88 mm (wys.)
Waga: ≈5,6 kg (z 10 pustymi gniazdami)
Środowisko pracy
Temperatura pracy: od 0 do 50°C
Temperatura przechowywania: od –20 do 70°C
Wilgotność względna: od 5% do 90% bez kondensacji
