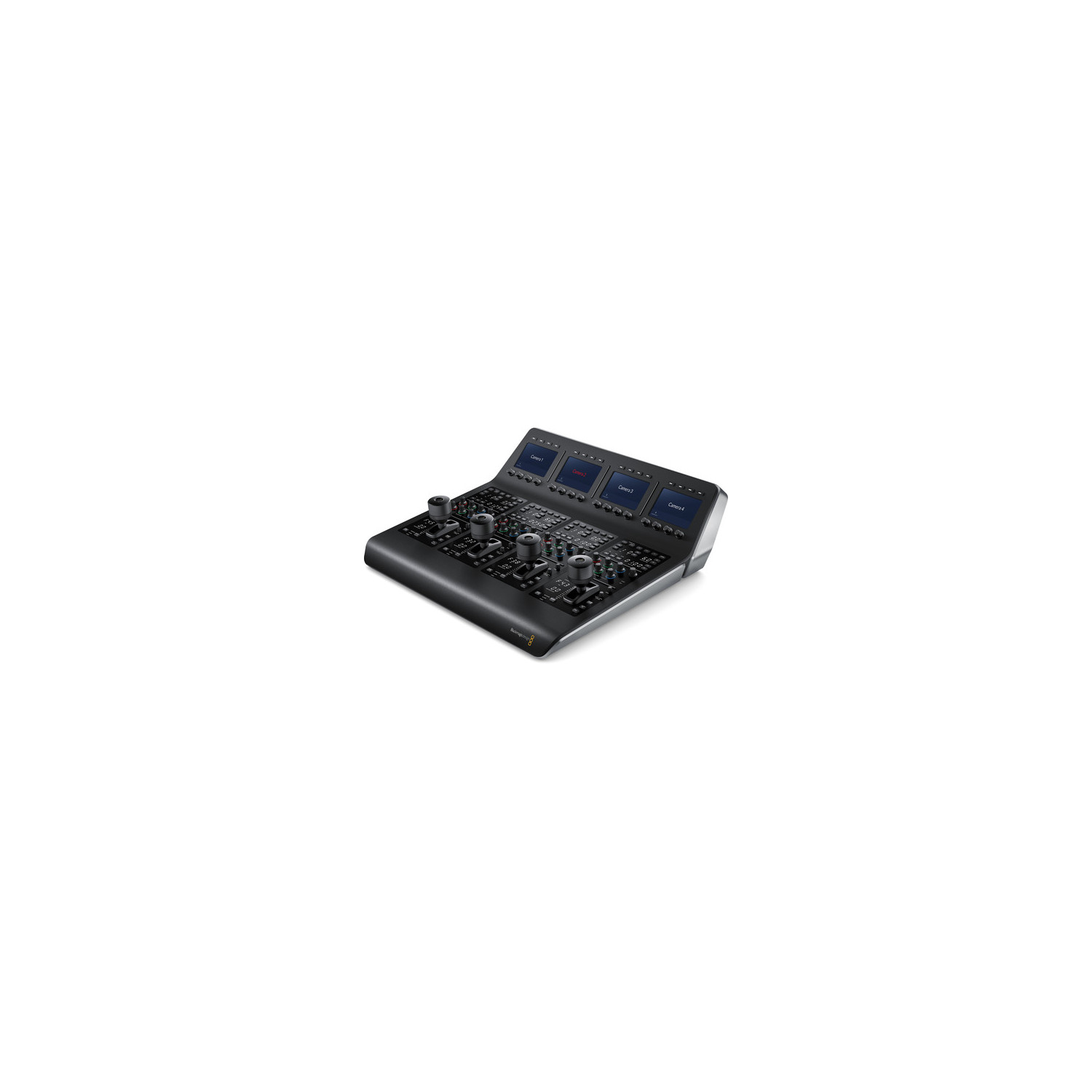

Blackmagic Design ATEM Camera Control Panel

Jedna osoba może kontrolować 4 kamery.
Podczas pracy nad programami na żywo z wielu kamer ważne jest, aby upewnić się, że wszystkie kamery są odpowiednio ustawione i prawidłowo skonfigurowane, aby uzyskać spójny obraz wideo z każdego kąta. Panel sterowania kamerami ATEM zawiera 4 kontrolery kamer w jednym panelu. Każdy kontroler kamery zawiera duży ekran LCD z miękkimi przyciskami i pokrętłami w górnej części panelu oraz pełny zestaw profesjonalnych elementów sterujących poniżej, w głównej części panelu.

Sterowanie sceną i kamerą
Górna sekcja umożliwia zapisywanie i przywoływanie zaprogramowanych scen, dzięki czemu można szybko dostosować kamery w oparciu o zmiany w scenie, takie jak oświetlenie. Ta sekcja zawiera również elementy sterujące do regulacji wzmocnienia głównego, balansu bieli kamery i zmiany czasu otwarcia migawki kamery.

• Balans bieli

Szybkie ustawianie i regulacja balansu bieli

• Wczytywanie scen

Zapisywanie i przywoływanie zaprogramowanych scen

• Wzmocnienie główne

Zwiększa czułość czujnika przy słabym oświetleniu lub gdy wymagana jest większa głębia ostrości.

• Czas otwarcia migawki

Ustawianie czasu otwarcia migawki kamery.

• Paski (bars)

Wybór wyświetlania pasków kolorów dla wybranej kamery.

Wzmocnienie i elementy sterujące
Środkowa sekcja zawiera niezależne elementy sterujące RGB dla wzmocnienia i podstawy lub bieli i czerni. Umożliwia to dostosowanie poszczególnych poziomów czerwieni, zieleni i niebieskiego w czerniach i bielach w celu skompensowania niepożądanych kolorów.

Sterowanie obiektywem i przysłoną
W dolnej części znajduje się LED z numerem kamery, który wskazuje podgląd i status na antenie, wraz z wysokiej jakości profesjonalnym joystickiem, który służy do precyzyjnej regulacji przysłony i głównej czerni. Znajduje się tam również przycisk połączenia służący do rozmowy z operatorem, a także przycisk blokady panelu oraz wskaźniki sieci, zasilania i połączenia kablowego z kamerą.

• Sterowanie przysłoną

Joystick do regulacji przysłony i czerni głównej. Reguluj przysłonę w górę i w dół, obracaj główną czernią i naciskaj, aby wybrać kamerę do monitorowania.

• Regulacja limitu przysłony

Ustawia limit regulacji przysłony na joysticku.

• Przysłona i czerń główna

Blokuje sterowanie przysłoną i czernią główną na joysticku, aby zapobiec przypadkowym zmianom.

• Główny czarny

Kontroluje stopień lub poziom czerni bez wpływu na kontrast.

• Panel aktywny

Blokuje cały panel, aby zapobiec przypadkowym zmianom.

• Kontrolki stanu

Wskazują łączność sieciową, alarmy i integralność kabli.

• Podgląd

Służy do wysyłania sygnału pomocniczego do monitora, dzięki czemu nie trzeba poruszać joystickiem.

• Numer kamery

Wyświetlacz punktowy LED wskazujący numer kamery i status nadawania/podglądu.

• Przycisk wywołania

Miga lampką kontrolną tally i wysyła sygnał dźwiękowy, aby zwrócić uwagę operatora.

Bezproblemowa współpraca z mikserami ATEM
Panel sterowania kamery ATEM łączy się bezpośrednio z przełącznikiem produkcji na żywo ATEM lub sprzętowym panelem sterowania ATEM za pośrednictwem sieci Ethernet. W wielu konfiguracjach można używać wielu produktów ATEM, takich jak mikser ATEM 4 M/E Broadcast Studio 4K z zaawansowanym panelem ATEM 1 M/E i panelem sterowania kamerą ATEM. Ethernet można po prostu zapętlić z jednego urządzenia ATEM do drugiego.

Szybkie i łatwe sterowanie
Panel sterowania kamery ATEM jest niezwykle szybki w użyciu, ponieważ jest wyposażony w tradycyjne elementy sterujące CCU, dzięki czemu można korzystać z wieloletniego doświadczenia w nadawaniu. Za pomocą pokrętła na wyświetlaczu LCD można ustawić numer kamery, który zmienia kolor na czerwony, gdy kamera jest na antenie. Główny joystick można przesuwać w pionie, aby dostosować przysłonę kamery, a pokrętło można następnie obracać, aby zmienić główny poziom czerni. Naciśnięcie pokrętła umożliwia monitorowanie aktualnie kontrolowanej kamery za pośrednictwem wyjścia pomocniczego przełącznika. Wystarczy nacisnąć pokrętła, aby szybko przełączać się między kamerami w celu zapewnienia zgodności kolorów wszystkich kamer. Panel sterowania kamer ATEM jest szybki w konfiguracji, dzięki czemu można natychmiast rozpocząć sterowanie kamerami podłączonymi do miksera.

Kamery Blackmagic którymi możemy sterować to:

• Blackmagic Design URSA Mini
• Blackmagic Design Ursa Broadcast
• Blackmagic Design Studio HD/4K
• Blackmagic Design Micro Studio Camera
• Blackmagic Design Pocket 4K oraz Blackmagic Design Pocket 6K (tylko i wyłącznie przy podłączeniu do ATEM Mini lub ATEM Mini Pro)

Specyfikacja techniczna Blackmagic Design ATEM Camera Control Panel:

Złącza

• Ethernet: 2 x 10/100/1000 BaseT z wyjściem pętli do podłączenia dodatkowych paneli sterowania lub komputerów.
• Aktualizacje oprogramowania: 1 x USB typu C do aktualizacji oprogramowania sprzętowego.

Ekran i kontrola

• Wyświetlacze menu LCD: 4
• Wyświetlacz numeru kamery: Zielony OFF AIR, czerwony ON AIR.
• Ustawienia: Ustawienie balansu bieli i czerni.
• 3-osiowy dżojstik: 4
• Przycisk podglądu: 4
• Sterowanie przysłoną: Włączona automatyczna przysłona, regulacja coarse.
• Panel Active: Zabezpiecza ustawienia.

Oprogramowanie

• Aplikacje: ATEM Software Control Panel.

Systemy operacyjne

• Mac 10.14 Mojave,
• Mac 10.15 Catalina lub nowsza wersja
• Windows 8.1 and 10.

Wymogi zasilania

• Napięcie wejściowe: 1 x wewnętrzne 100 - 240V AC.
• Zasilanie DC: 12-30V 3A
• Redundantne zasilanie: Tak
• Zużycie energii: 30W

Specyfikacje fizyczne

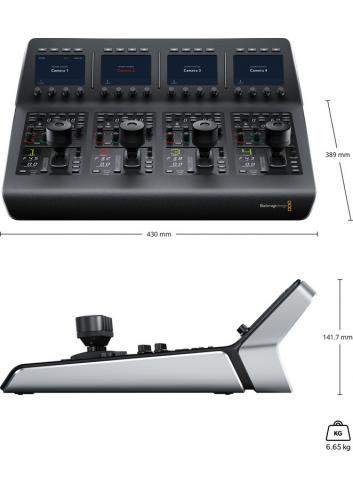

• Wymiary: 430 mm x 389 mm x 141.7 mm (Szer. x Gł. x Wys.)

Specyfikacje środowiskowe

• Temperatura robocza: 0°C do 40°C
• Temperatura przechowywania: -20°C do 60°C
• Wilgotność względna: Do 95%

Elementy zawarte w zestawie

• ATEM Camera Control Panel
• Gwarancja: 12 miesięcy ograniczonej gwarancji producenta.
