Wejście DC w D-Box jest takie samo jak 4-pinowe złącze XLR kamery, co pozwala na podłączenie zasilacza sieciowego, zewnętrznej płytki zasilającej lub akumulatora blokowego VCLX w celu zasilania akcesoriów i kamery podczas wymiany baterii. Gdy używane są zarówno bateria, jak i wejście DC, D-Box domyślnie wybiera wejście DC, pozostawiając w pełni naładowaną wbudowaną baterię.
Fizyczne bezpieczniki zostały zastąpione przez kontrolowany przez procesor limit amperów, który można ustawić na 3,8, 5,8 lub 9 amperów za pomocą przełącznika suwakowego po stronie operatora. Jeśli użytkownik przekroczy ustawiony prąd dla akcesoriów, tylko wyjścia akcesoriów zostaną wyłączone, pozostawiając kamerę działającą normalnie. Po zmniejszeniu obciążenia prądowego poprzez usunięcie akcesoriów lub ponowną konfigurację, można nacisnąć przycisk resetowania, aby ponownie włączyć zasilanie akcesoriów.
Diody LED "DC IN" i "BATT" są podwójnymi diodami LED. Oznacza to, że jeśli napięcie akumulatora jest powyżej 12,5 V, dioda LED będzie świecić na zielono. Jeśli napięcie akumulatora jest niższe niż 12 V, dioda LED będzie świecić na czerwono. Jeśli napięcie akumulatora znajduje się pomiędzy tymi wartościami, dioda LED będzie świecić na pomarańczowo (czerwony + zielony). Podczas zmiany fazy może wystąpić miganie.
Najwyższej jakości komponenty Anton/Bauer są używane w zespole V-Mount, a konstrukcja płyty zasilającej unibody jest zarówno niezwykle trwała, jak i lekka.

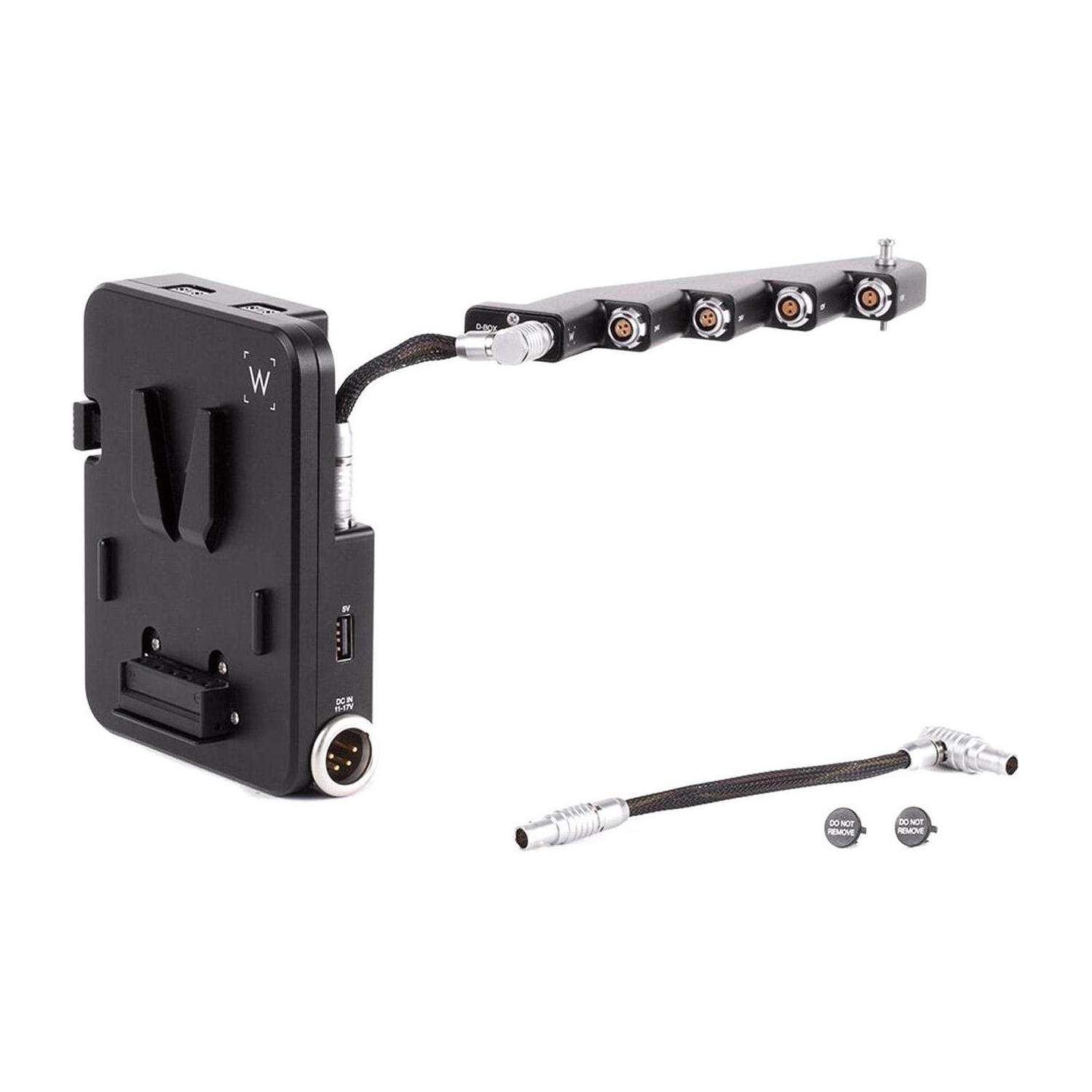

Co znajduje się w opakowaniu?
- Interfejsy: 1x płytka zasilająca V-Mount
- 2x 3-pinowe złącze Fischer 24 V z funkcją Run Stop
- Wbudowany regulator do konwersji napięcia akumulatora na 24 V (Maksymalnie 3A przepięcia, 2,5A podtrzymania dzielone między złącza)
- 2x 2-pinowe LEMO przy nieregulowanym napięciu 12V
- Standardowe okablowanie ARRI (Maksymalny prąd znamionowy 7 A, współdzielony między złączami)
- 2x P-Tap przy nieregulowanym napięciu 12V (Maksymalny prąd znamionowy 9 A, współdzielony między złączami)
- 1x 5V USB (Maksymalnie 2,5A)
- 1x 4-pinowe wejście XLR DC (Do użytku z akumulatorami blokowymi 14,4 V)
- Wejście DC ma priorytet, gdy napięcie mieści się w zakresie 12,9-18V
- Akcesoria są zasilane podczas korzystania z wejścia DC
Specyfikacja Anton Bauer D-Box Battery Bracket (Sony Venice, V-Mount, 8075-0298):
- Typ mocowania: V-Mount
- Marka kamery: Sony
- Waga: 484 g
- Wysokość: 114,30 mm
- Szerokość: 31,80 mm
- Głębokość: 133,35 mm
