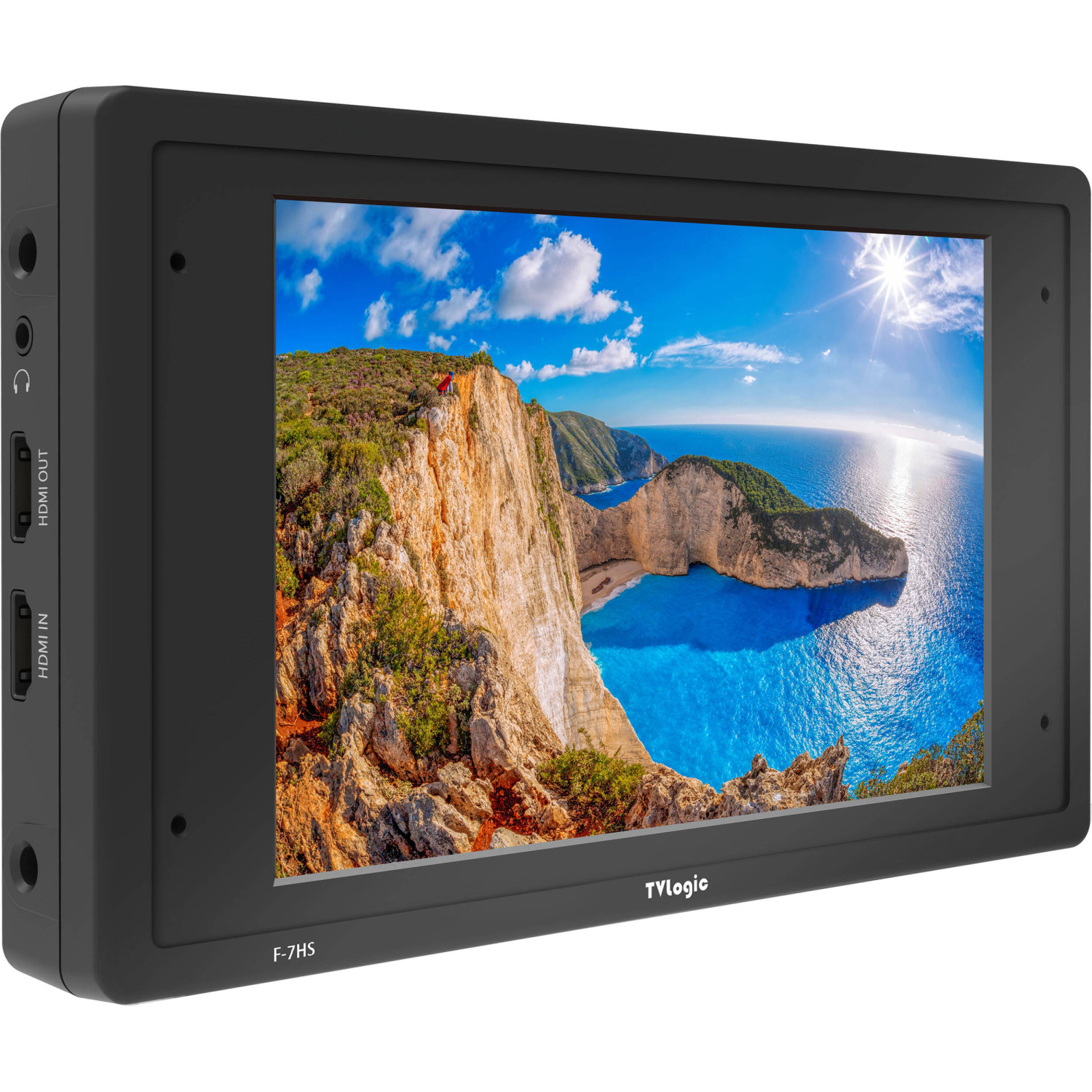

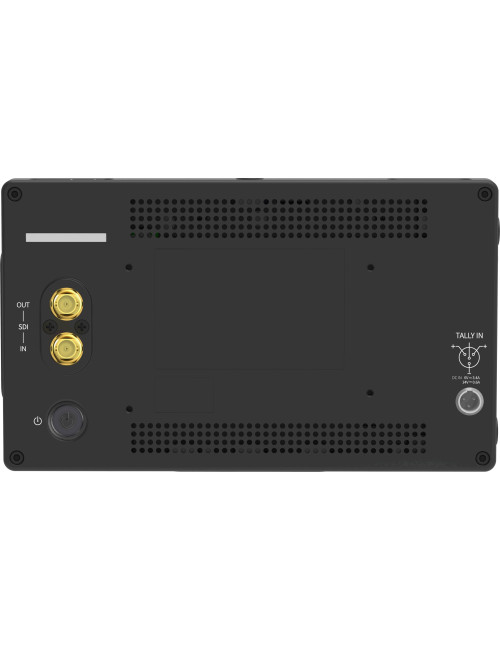

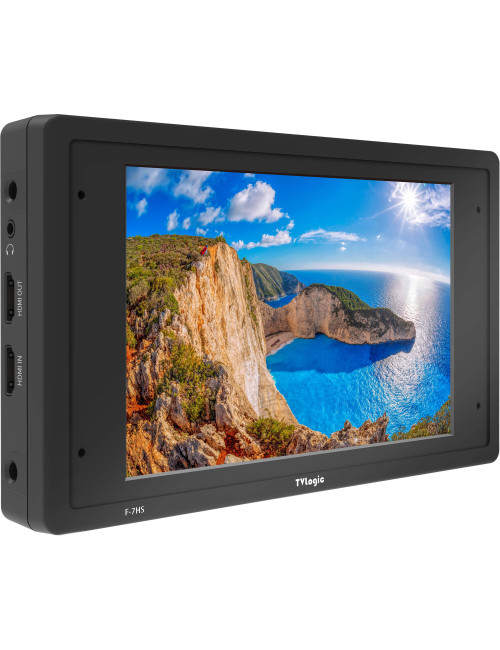

TVLogic F-7HS

Zaawansowana regulacja kolorów OSD
F-7HS zapewnia różne menu regulacji kolorów, które umożliwiają użytkownikowi monitorowanie sygnału wideo w optymalnych ustawieniach.

Status kamery ARRI
Ta funkcja pobiera metadane z kamery ARRI ALEXA i wyświetla informacje o stanie kamery oraz dane systemowe obiektywu na OSD. Na ekranie wyświetlane są informacje o systemie danych obiektywu, takie jak nazwa obiektywu, ogniskowa, przysłona itp. oraz Index Letter, takie jak liczba klatek na sekundę projektu, czas ekspozycji, balans bieli itp.

Niestandardowy import 3D LUT
F-7HS pozwala użytkownikom na ładowanie własnych plików 3D LUT wygenerowanych przez narzędzia do korekcji kolorów i zastosowanie ich na monitorze. Funkcja ta umożliwia użytkownikom monitorowanie niestandardowych wyglądów i łatwe porównywanie różnych obrazów gradacji na planie.

Camera LUT
LUTy dla wszystkich głównych producentów kamer są zintegrowane z F-7HS i mogą być stosowane do wejściowego wideo na żywo. - ARRI: Log-C - Sony: S-Log1, S-Log2, S-Log3 - Canon: C-Log - RED: RED Gamma 3, RED Gamma 4

H/V Flip
Możesz ręcznie obrócić ekran w poziomie lub w pionie. A dzięki wbudowanej matrycy żyroskopowej, jeśli obrócisz monitor do góry nogami, ekran zostanie odwrócony automatycznie.

Waveform
F-7HS obsługuje różne tryby Waveform, takie jak Waveform Wide, Waveform Full, Waveform YCbCr.

Kontrola strefy Luma (Y')
Analizuje poziom Luma(Y') obrazu wejściowego i wyświetla wybraną strefę na ekranie. Po przeanalizowaniu poziomu Y' każdego piksela jest on wyświetlany jako określony kolor lub wzór zebry zgodnie z indeksem po prawej stronie ekranu.

VectorScope
Ta funkcja wyświetla składowe kolorów „B-Y” i „R-Y” sygnałów wejściowych na osi X-Y. Dwa różne typy VectorScope są wyświetlane zgodnie z sygnałami wejściowymi SD lub HD. Skale 100% i 75% są wskazywane na VectorScope.

Focus Assist
Funkcja Focus Assist przypisuje kolor do pikseli w kształcie lub obszarze granicznym obrazu, aby poinformować użytkownika o konieczności ustawienia najlepszej ostrości. Dzięki tej funkcji użytkownik może łatwo odróżnić obszar ostrości od obszaru nieostrego, zwłaszcza podczas fotografowania z małą głębią ostrości.

Błąd zakresu
Analizuje informacje Luma (Y') i Chroma (C') sygnału wejściowego i jeśli sygnał wejściowy przekroczy wyznaczoną wartość minimalną i maksymalną, to pixel zacznie migać. Funkcja ta ma pomóc użytkownikowi w łatwym wykryciu niepożądanego poziomu sygnału i lepszym ustawieniu ekspozycji.

User Aspect
Ta funkcja umożliwia użytkownikowi dostosowanie szerokości i wysokości obrazu wejściowego, a następnie wyświetlenie go w niestandardowym współczynniku proporcji.

Marker
F-7HS posiada różne tryby markera, które pozwalają użytkownikowi dostosować typ markera, Center Marker, Safety Area, Fit Marker, Marker Mat, Marker Color, Marker Thickness itp.

Zoom
Ta funkcja powiększa sygnał wejściowy od 0% do 90%.

Miernik poziomu audio
Wyświetla poziom osadzonego sygnału audio wraz z sygnałem wideo wprowadzanym przez SDI i HDMI. Obsługiwanych jest do 16 kanałów dla SDI i 2 kanały dla HDMI. Różne tryby miernika poziomu pomagają użytkownikowi w wygodnym monitorowaniu dźwięku. - Regulowana liczba kanałów miernika poziomu (16 kanałów, 8 kanałów, 4 kanały) i kierunek (poziomy, pionowy) - Dostępne grupowanie miernika poziomu - Możliwość wyboru pary lub grupy kanałów audio - Możliwość zmiany rozmiaru miernika poziomu (mały, duży)

Wyświetlanie kodu czasowego
Wyświetla informacje o kodzie czasowym na ekranie. Obsługiwany tryb to [VITC] i [LTC].

Zatrzymanie
Ta funkcja umożliwia natychmiastowe zatrzymanie wideo i monitorowanie zamrożonego obrazu.

Tylko niebieski / Mono
Kanały czerwony i zielony nie są używane, a do wyświetlania ekranu używany jest tylko kanał niebieski lub monochromatyczny. Ta funkcja służy do regulacji odcieni kolorów (tonów i nasycenia) ekranu przy użyciu paska kolorów SMPTE. Na przykład po wyświetleniu kanału niebieskiego wyreguluj opcje Kolor (lub Nasycenie) i Odcień (lub Barwa), aby oryginalne kolory Magenta i Cyjan miały taką samą jasność, a oryginalne kolory Szary i Niebieski miały taką samą jasność.

Opóźnienie H/V
Ta funkcja umożliwia użytkownikowi sprawdzenie obszaru wygaszania i synchronizację sygnałów poprzez wyświetlanie odstępów poziomych i pionowych na środku ekranu.
