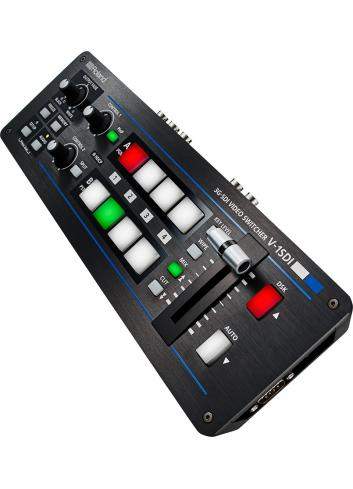

Roland V-1SDI

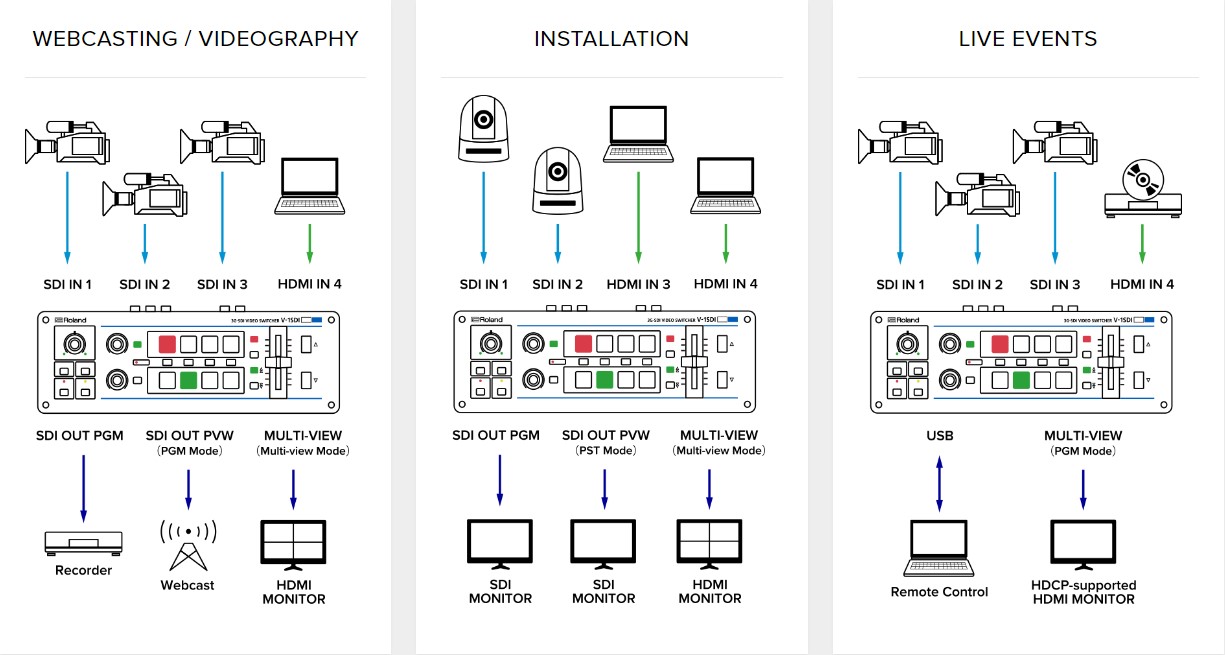

• Roland V-1 SDI jest wyposażony w dwa wyjścia SDI (program i preview) oraz wyjście HDMI Multi-view. Wyjście SDI PVW i HDMI Multi-view można ustawić w tryb Program, Multiview lub Preview.


• Dodatkowo otrzymujemy oczywiście wejście i wyjście audio stereo RCA (L/R).


• Audio delay


• DSK pozwala na przełączanie źródeł wejściowych.


• Możliwość zasilania bateryjnego 14V


• Zintegrowany 14-kanałowy mikser audio oferuje 3 zakresowy korektor parametryczny, reverb, do 500ms delay dla lip-sync, i poziom/mutiband EQ master mix. Roland V1 SDI posiada również wyjście słuchawkowe, która zapewnia możliwość monitorowania audio w czasie rzeczywistym.


• V-1SDI oferuje czysty, intuicyjny układ przycisków wielofunkcyjnych. Wytrzymała konstrukcja zapewnia długotrwałą niezawodną pracę nawet w najbardziej wymagających warunkach zarówno w przenośnych i stałych aplikacjach. Roland V 1 SDI Video Switcher również może być kontrolowany przez aplikacje komputera PC Companion po podłączeniu przez USB.


• Z obsługą 3G-SDI, V-1SDI może pracować w pełnej rozdzielczości 1080p i można skorzystać z dłuższych kabli SDI, co będzie bardzo dużym ułatwieniem przy dużych przestrzeniach.






Video

• Video Processing:

4:2:2 (Y/Pb/Pr), 8-bit

• Input Connectors:

SDI INPUT 1--3: BNC x 3

* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

HDMI INPUT 3--4: Type A (19 pins) x 2

* HDCP Supported

* INPUT 3: SDI or HDMI selected.

• Output Connectors

SDI OUT PGM: BNC x 1

SDI OUT PVW: BNC x 1

* Conforms to SMPTE 424M (SMPTE 425M-AB), 292M

HDMI OUT MULTI-VIEW: Type A (19 pins) x 1

* HDCP Supported

• Input Formats:

SDI INPUT 1-3 Conforms to SMPTE 296M, SMPTE 274M

HDMI INPUT 3: 720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p), 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080i or 1080p)

* The input interlaced video signal is converted to progressive video signal by internal processing.

* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

HDMI INPUT 4: 480/59.94i, 576/50i, 480/59.94p, 576/50p, 720/59.94p, 720/50p, 1080/59.94i, 1080/50i, 1080/59.94p, 1080/50p, VGA (640 x 480/60 Hz), SVGA (800 x 600/60 Hz), XGA (1024 x 768/60 Hz), WXGA (1280 x 768/60 Hz), SXGA (1280 x 1024/60 Hz), FWXGA (1366 x 768/60 Hz), SXGA+ (1400 x 1050/60 Hz), UXGA (1600 x 1200/60 Hz), WUXGA (1920 x 1200/60 Hz)

* The refresh rate is the maximum value of each resolution.

* Conforms to VESA DMT Version 1.0 Revision 11.

* 1920 x 1200/60 Hz: Reduced blanking.

* The input interlaced video signal is converted to progressive video signal by internal processing.

* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

• Output formats:

SDI OUT(PGM/PVW) Conforms to SMPTE 296M, 274M

HDMI OUT MULTI-VIEW: 720/59.94p, 720/50p SMPTE 296M(FORMAT switch = 720p), 1080/59.94i, 1080/50i SMPTE 274M(FORMAT switch = 1080i), 1080/59.94p, 1080/50p SMPTE 274M(FORMAT switch = 1080p)

* The video signal frame rate can be selected at the SETUP menu (59.94 or 50).

• Video Effects:

Transition: CUT, MIX (DISSOLVE/FAM/NAM/MOSAIC), WIPE (30 types)

Composition: PinP, SPLIT, QUAD, DSK (Luminance Key, Chroma Key)

Audio

• Sampling rate: 24 bits/48 kHz


• Audio Formats:

SDI: Linear PCM, 24 bits/48 kHz, 2ch Conforms to SMPTE 299M

HDMI: Linear PCM, 24 bits/48 kHz, 2ch

• Input Connectors:

Digital: SDI INPUT 1--3 (BNC) x 3 SMPTE 299M

HDMI INPUT 3--4 (HDMI Type A 19 pins) x 2

Analog: AUDIO IN (RCA phono type)

MIC (Stereo mini type, plug-in power supported)

• Output Connectors:

Digital: SDI OUT PGM: BNC x 1 SMPTE 299M

SDI OUT PVW: BNC x 1 SMPTE 299M

HDMI OUT MULTI-VIEW: Type A (19 pins) x 1

Analog: AUDIO OUT (RCA phono type)

PHONES (Stereo mini type)

• Input Level:

AUDIO IN: -10 dBu (Maximum: +8 dBu)

MIC: -41-- -13 dBu (Maximum: -1 dBu)

• Input Impedance:

AUDIO IN: 15 k ohms

MIC: 10 k ohms

• Output Level:

AUDIO OUT: -10 dBu (Maximum: +8 dBu)

PHONES: 92 mW + 92 mW (32 ohms)

• Output Impedance:

AUDIO OUT: 1 k ohm

PHONES: 10 ohms

• Audio Effects:

EQ, Delay, Compressor, HPF, Gate, Reverb, Mastering effect

Others

• Other Connectors:

USB: B Type (for remote control from PC)

RS-232: DB-9 type

• Other Functions:

MEMORY (8 types)

FREEZE (input video captured)

OUTPUT FADE (Audio, Video: WHITE or BLACK)

• Power Supply:

AC Adaptor

• Current Draw:

2.1 A

• Power Consumption:

25 W

• Operation Temperature;

+0 to +40 degrees Celsius

• Dimensions:

313 (W) x 108 (D) x 59 (H) mm

• Weight (excluding AC adaptor):

1.2 kg

• Accessories:

Owner's manual, AC adaptor, Power cord, Cord hook

* 0 dBu=0.775 Vrms
