EXU248F obsługuje protokół FreeD, co pozwala na śledzenie w czasie rzeczywistym w aplikacjach AR/VR, co czyni go idealnym wyborem do angażowania gości/fanów w obiektach na świeżym powietrzu, analiz sportowych i wciągających transmisji na żywo. Wejście Genlock pozwala na synchronizację z dokładnością do klatek, zapewniając synchronizację produkcji z wielu kamer. Optyczna stabilizacja obrazu, precyzyjny ruch PTZ i elastyczne opcje zasilania, w tym PoE++, zapewniają płynną pracę w różnych środowiskach.
Od relacji sportowych po zdalne monitorowanie, Bolin EXU248F zapewnia wyjątkową jakość obrazu, ekstremalny zakres zoomu i solidną wytrzymałość, umożliwiając zespołom produkcyjnym uchwycenie każdej chwili z pewnością, bez względu na warunki.
1-calowa duża matryca 4K

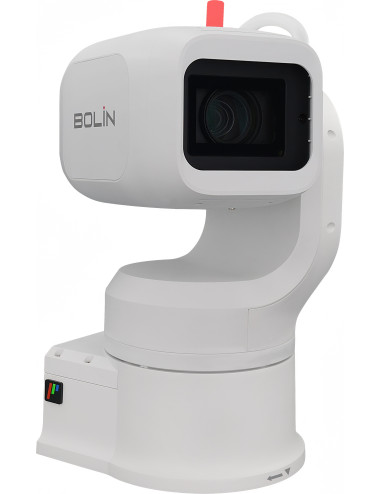

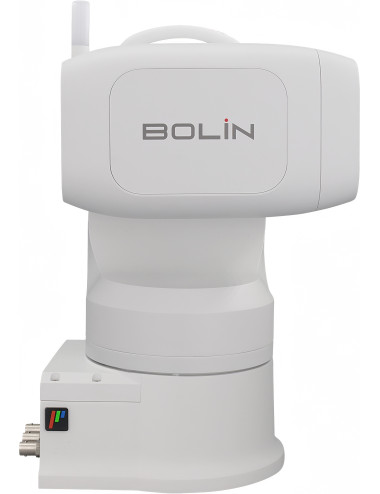

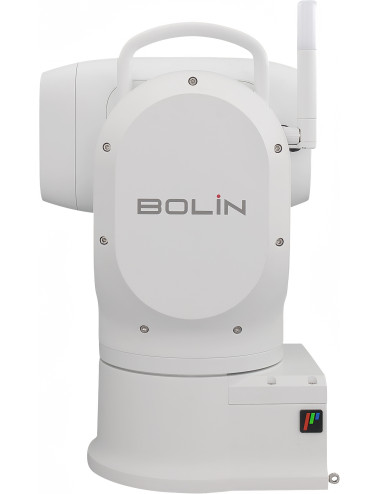

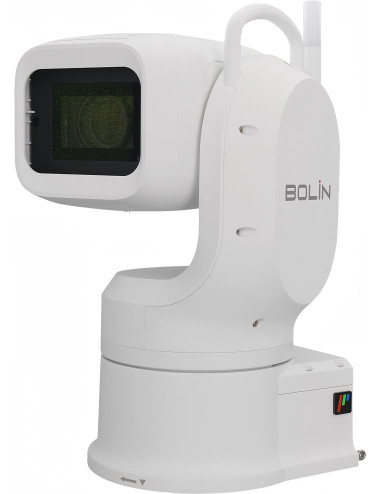

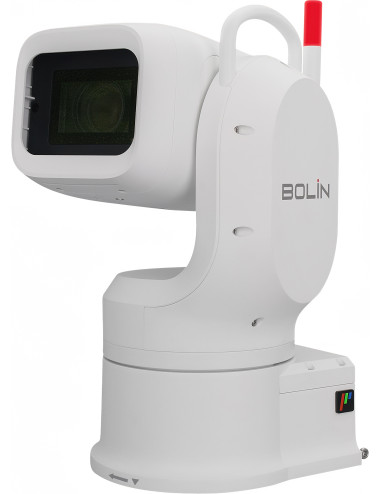

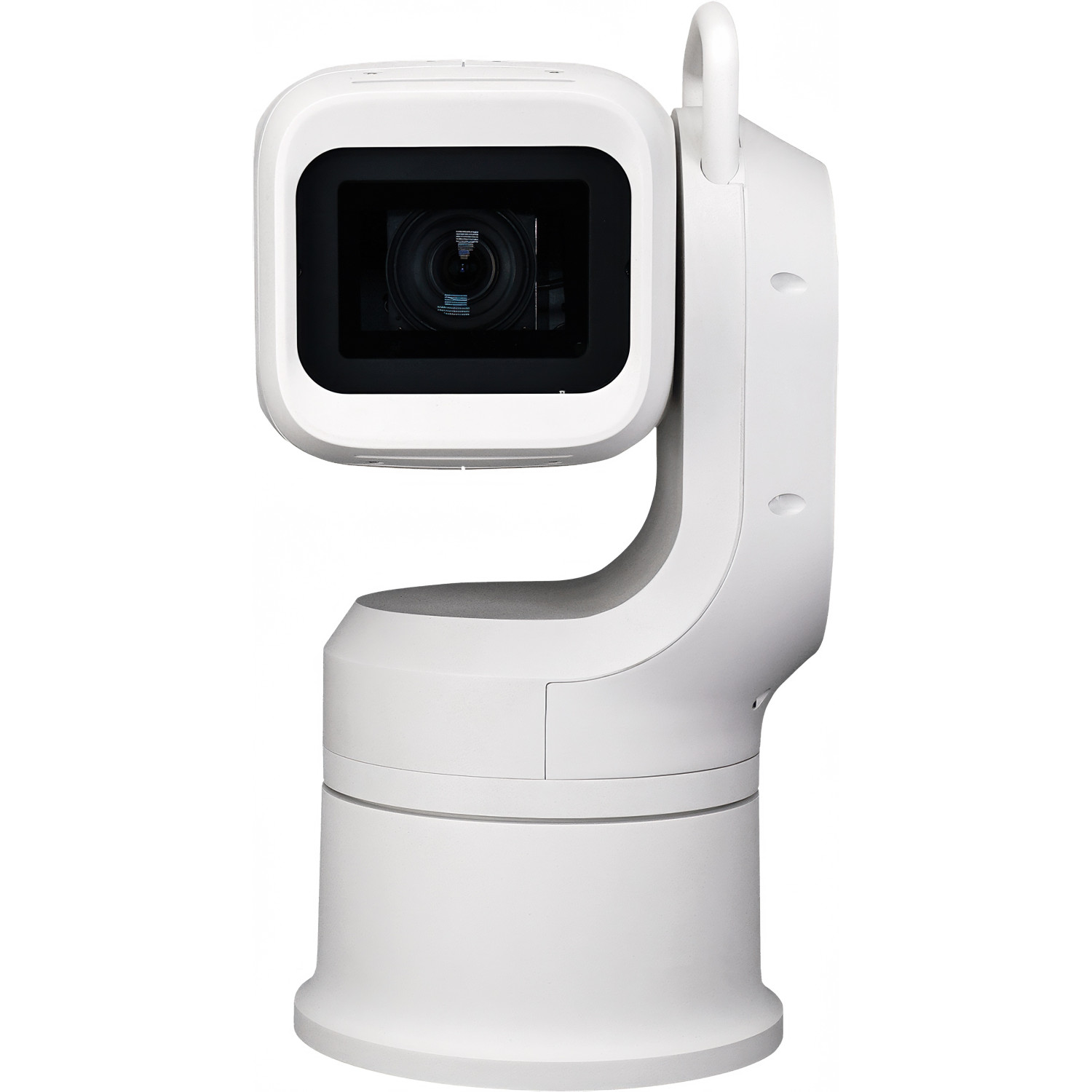

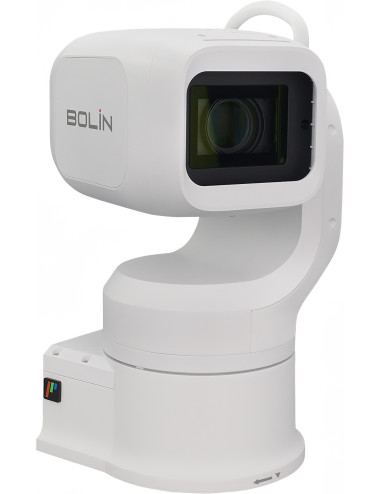

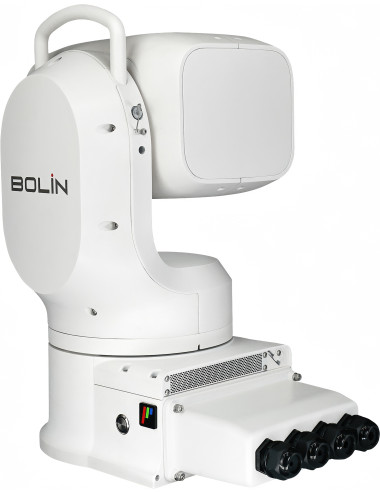

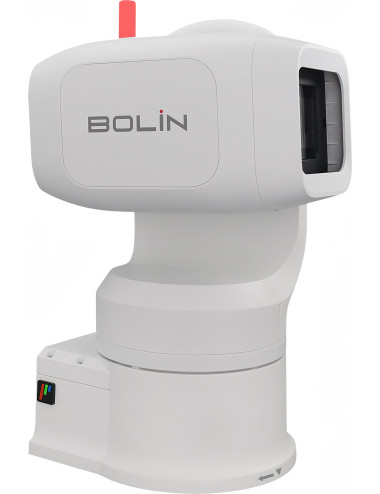

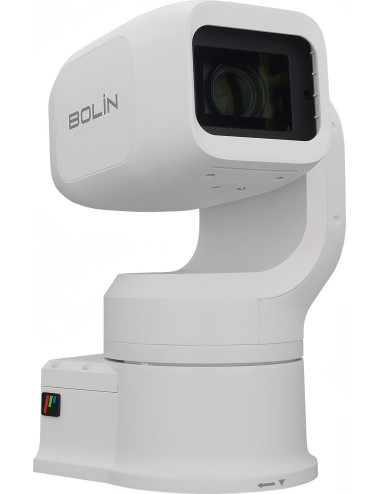

Zewnętrzna kamera PTZ 4K EXU248F firmy Bolin jest wyposażona w blok obrazu 4K firmy Sony z matrycą typu 1,0, oferującą duży obszar odbioru światła, który zapewnia wyraźny, pozbawiony szumów obraz w wysokiej rozdzielczości. Zawiera również mechaniczną stabilizację optyczną dla zwiększenia przejrzystości i stabilności.
Cechy:
- 1-calowy przetwornik obrazu CMOS Exmor R
- 14,2 megapiksela
- Najlepsza jakość obrazu w swojej klasie
- 4K z 18-krotnym zoomem, FHD z 24-krotnym zoomem
- Obiektyw Zeiss Stała przysłona f2.8
- Optyczny stabilizator obrazu
- Poziom czerni
- Matryca kolorów
- Filtr szary
- Prawdziwy WDR
Odporna na ekstremalne warunki pogodowe
- Obciążenie wiatrem Trwałość, stabilna praca i odporna przy 30-60 m/s lub mniej
- Grzałka, wbudowany odmrażacz
- Od –40°C do 60°C (od -40°F do 140°F) podczas pracy
- Ukryta wycieraczka przeciwdeszczowa i osłona przeciwsłoneczna
- Wytrzymała konstrukcja ze stali nierdzewnej / mosiądzu, wewnętrzne części mechaniczne
- Kamera o stopniu ochrony IP67 pyłoszczelne i wodoodporne
Obiektyw 4K z 48-krotnym zakresem zoomu i rozdzielczością Full HD
Wysokiej jakości obiektyw 4K oferuje jasną maksymalną przysłonę F2,8 i do 48-krotny zakres zoomu w przypadku korzystania z rozdzielczości FHD (1080p59,94/60 kl./s). Szybki zoom (od szerokiego kąta do teleobiektywu) jest idealny do płynnych, szybkich przejść od pokrycia dużego obszaru do szczegółowych zbliń, dzięki czemu nie umknie nam żaden krytyczny szczegół.
Kodek wideo: Wbudowany kodek FAST HEVC
- H.264/265 - AVC/HEVC
- Wbudowany sprzętowy koder oparty na układach FPGA
- Wysoka jakość, bardzo niskie opóźnienia, niska przepustowość
- Dekodowanie przeglądarki, sprzętu i oprogramowania
- Do 4K60, Full HD
- Strumieniowe przesyłanie wideo z dwoma adresami IP
- Emisja pojedyncza, multiemisja
- RTSP, RTMP, RTMPS., SRT, ONVIF
- Kontrola IP: Visca Over IP, Onvif
- Kodowanie dźwięku
- Otwarta platforma
- Korzystanie z FAST HEVC wymaga zewnętrznego opcjonalnego enkodera EG40F
Zintegrowany protokół FreeD do produkcji wideo VR/AR
FreeD (Free Dimensional Video) to protokół, który umożliwia przechwytywanie i renderowanie wciągających, trójwymiarowych treści wideo. Jest to szczególnie przydatne w przypadku wirtualnych produkcji wideo na żywo z kanałami wideo w paśmie podstawowym oraz, w przypadku kamer PTZ Bolin, z przesyłaniem strumieniowym AV Over IP o bardzo niskich opóźnieniach. Ta funkcja może być szeroko stosowana w aplikacjach takich jak raportowanie pogody, sport, wiadomości i wydarzenia na żywo.
FreeD pomaga zapewnić wszystkie dane osi potrzebne kamerze PTZ Bolin do inteligentnego i płynnego obracania, pochylania i powiększania podczas śledzenia wyznaczonych obiektów i osób. Nadawcy telewizyjni mogą łączyć kamery PTZ Bolin z obsługą FreeD z dostępnym, zaawansowanym oprogramowaniem, aby zautomatyzować złożone operacje na kamerach z spektakularnymi wynikami.
Ruch PTZ - płynny, dokładny i cichy
- OBRÓT: 340° (od -170° do +170°); W pełni proporcjonalna, prędkość od 0,08° do 60°/s
- NACHYLENIE: 205° (od -35° do +170°); W pełni proporcjonalna, prędkość od 0,08° do 60°/s
- Presety: 255 pozycji, prędkość 60 ° / s, regulacja poziomu 0 ~ 5, dokładność: 0,1 °
- Ustawienia profilu obrazu
- Nieruchome ustawienie wstępne
- Pamięć śledzenia PTZ
- Cisza mniejsza niż NC35
- ZDP (Zero Deviation Positioning), Autokorekcja optyczna odchylenia pozycji
- Płynny i dokładny ruch
Różne metody kontroli
- Kontrola IP
- Sterowanie szeregowe
- Pilot zdalnego sterowania na podczerwień
- Bolin API
- Protokół kontroli:
- VISCA przez IP
- Zgodność z normą ONVIF
- WIZA VISCA
- PELCO P/D
- Obsługiwane FreeD
SPECYFIKACJA
Obraz FHD/4K30, 48X/18X
Kreator obrazów: Blok optyczny Sony
Przetwornik obrazu: Przetwornik CMOS Exmor R typu 1,0" w technologii BSI
Efektywna liczba pikseli: 14,2 megapiksela
Elementy obrazu: 3840x2160, 8,29 MP
Soczewka: Obiektyw Zeiss Vario-Sonnar T, zakres zoomu 48x (FHD) / 18X (4K)
Poziomy kąt widzenia: 64,6° (szeroki kąt) - 6,1° (najdłuższa ogniskowa),
Pionowy kąt widzenia: 39,2° (najkrótsza ogniskowa) - 3,4° (najdłuższa ogniskowa),
Ogniskowa: f = 9,3 do 111,6 mm, F2,8 (szeroki), F4,5 (najdłuższa ogniskowa)
Min. odległość od obiektu: 80 mm (najkrótsza ogniskowa), 1000 mm (najdłuższa ogniskowa)
Otwór przysłony: F2,8 Stała (W) ~ F4,5 (T), 16 kroków
Min. Oświetlenie: 0,5 luksa (1/30 s, 50%, włączona wysoka czułość) 2,0 luksa (1/30 s, 50%, wysoka czułość wyłączona)
Migawka: Od 1/1 s do 1/10000 s (28 kroków)
Ostrość: Ostrość punktowa, autofokus (spust / interwał), ręczne ustawianie ostrości (zmienna prędkość), jeden spust naciśnięty, bliska granica,
Balans bieli: AUTO, ATW, Wewnątrz, na zewnątrz, One Push WB, Manual WB, Outdoor Auto, Lampa halogen (Fix/Auto/Outdoor Auto)
Ekspozycja: Pełna automatyka, wzmocnienie, preselekcja migawki, preselekcja przysłony, ręczny, jasny
Funkcje: Wysoka czułość, kompensacja podświetlenia, HLC, E-FLIP, Lustro, Dzień/Noc
WDR: TAK (130dB), pokazane jako POPRAWA WIDOCZNOŚCI w OSD
Filtr szary: Tak
Stabilizator obrazu: TAK, optyczny stabilizator obrazu
Wzmocnienie koloru: Tak (15 stopni)
Odcień koloru: Tak (15 stopni)
Gamma: Standardowy/Prosty/Wzór
Poziom gamma: Tak (15 stopni)
Poziom czerni: Tak (97 stopni)
Gamma Czerni: Tak (15 stopni)
Matryca kolorów: Wyłączone/Standardowe/Wysokie nasycenie/Światło FL
Redukcja szumów: Wł./Wył. (poziom 5 do 1 / Wył., 6 kroków), 2D/3D
Stosunek sygnału do szumu: ≥50db
HLC: Tak
E-flip: Tak
Usuwanie zamglenia: Tak (wył., niski, średni, wysoki)
Wysoka czułość: Tak
Powolna reakcja AE: Tak
Dzień/Noc: Tak
Kompensacja podświetlenia: Tak
Mechaniczne
Ruch panoramowania: 340° (od -170° do +170°); W pełni proporcjonalny; Tryb standardowy: od 0,08° do 60°/s; Tryb szybki: od 0,08° do 120°/s
Ruch pochylenia: 205° (od -35° do +170°); W pełni proporcjonalny; Tryb standardowy: od 0,08° do 60°/s; Tryb szybki: od 0,08° do 120°/s
Prędkość proporcjonalna: Szybkość obrotu/pochylenia proporcjonalna do zakresu powiększenia
Zaprogramowana pozycja: 255 pozycji, prędkość 60°/s, regulacja poziomu 0 ~ 5, dokładność: 0,1 °
Pamięć ustawień: wstępnych Obraz Profile Preset-Preset Memory dla parametrów obrazu: Kompensacja podświetlenia, Balans bieli, Automatyczna ekspozycja, Jasny, Przysłona, Migawka, Wzmocnienie, Przysłona, Efekt, Redukcja szumów, Lustro, Gamma, Ex-COMP, Odcień koloru, Kontrast itp.)
Presety pozycji nieruchomych: TAK, WŁ./WYŁ.
Pamięć trasy PTZ: TAK, 4
Trasy: TAK, 12
Natężenie dźwięku: NC55 (45/35) lub mniejsza, gdy prędkość robocza wynosi 60°/30°/15°/s lub mniej
Pozycja startowa: Tak
FreeD: Tak, protokół FreeD do śledzenia kamer AR/VR, przez IP
Korekcja odchylenia pozycji: Optyczne
Promień skrętu PAN: Φ 400 mm NACHYLENIE: Φ 480 mm
Przeznaczenie: Na zewnątrz, zgodny z IP67 dla wodoodporności i pyłoszczelności
Wykończenie obudowy: C5 Odporna na korozję powłoka zasilająca
Wytrzymałość na obciążenie wiatrem: 0-15 m / s Praca Normalna 15-30 m/s obrót/pochylenie operacyjne Nieniszcząca i stabilna praca z prędkością 60 m/s lub mniejszą
Wycieraczka: Tak
Grzałka: Tak
Odmrażacz: Tak

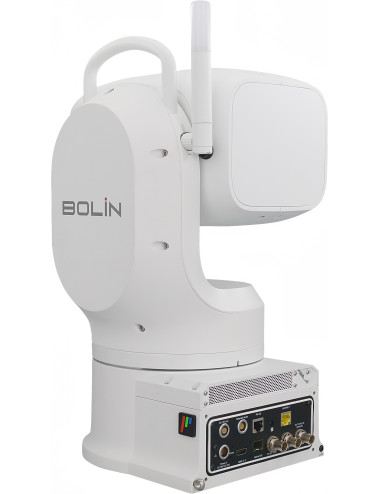

Interfejs
Wyjście wideo HDMI: HDMI 2.0 typu A
Wyjście wideo SDI: 6G-SDI, 75Ω BNC x 2, SDI Clean / SDI PM do wyjścia z wyświetlaczem OSD
Wyjście światłowodowe SDI: Obsługa modułów optycznych SDI SFP do 12G-SDI (brak w zestawie). Odłączane gniazdo, złącze: Duplex LC (opcjonalnie przez ST, LC lub SMPTE), Jednostka laserowa: jednomodowy nadajnik DFB-LD 1,310nm i odbiornik PIN Reklamacja zgodna ze specyfikacją MSA SFP+ SFF-8402.
Sieciowy port LAN: RJ45X1, Standard 10M/100M/1000M Base-TX Ethernet, Złącze LAN do sterowania IP, Wyjście wideo IP, Wyjście audio IP, Aktualizacja oprogramowania systemowego
System synchronizacji: Synchronizacja wewnętrzna/zewnętrzna (synchronizacja BBS/trójpoziomowa)
Wejście synchronizacji zewnętrznej: Genlock, złącze BNC, BBS (Black Burst Sync), obsługiwana synchronizacja trójpoziomowa
Wejście audio: 2 kanały, zbalansowane wejście XLR (Mini XLR - Hirose Connector) z zasilaniem Phantom 48V, Poziom sygnału wejściowego: 0 dBu, Zakres regulacji głośności: od –40 dB do +12 dB (możliwość zmiany w menu w krokach co 1 dB)
Wyjście audio: 2 kanały, zbalansowane wyjście XLR (Mini XLR - Hirose Connector); Osadzone w głównym HDMI, 24-bitowe stereo, osadzone SDI, 24-bitowe stereo, nałożone na wyjście SDI i HDMI, częstotliwość próbkowania: 48 kHz (zsynchronizowana z wideo), Szybkość transmisji bitów: 24-bit (LPCM), Format kompresji audio (IP): AAC-LC (wysoka jakość)
Tally: Czerwony, Zielony Kolor, Przód
Aktualizacja firmware: Aktualizacja przez IP dla systemu kamer MCU, FPGA i enkodera
Typ złącza zasilania: WEJŚCIE: DC36V / AC24A, złącze Pin, WEJŚCIE: RJ45, PoE++ (IEEE802.3bt), WYJŚCIE: 12VDC, Złącze Pin
Interfejs sterowania: RJ45X1-RS422, RJ45X1-IP, pilot zdalnego sterowania na podczerwień
Protokoły sterowania: VISCA, PELCO P/D, FreeD; Adres IP: VISCA przez IP, ONVIF
Sygnał wideo HDMI
Format wideo HDMI: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 12 bitów (HDMI), YUV4:2:2
Przestrzeń kolorów: YUV, RGB
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo; Wstawianie obrazu/logo Wyświetlanie ekranu z streamowaniem obrazu IP
Format sygnału SDI
Wyjście wideo SDI: 6G-SDI
Format wideo SDI: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
Precyzja kolorów: 10 bitów (SDI), YUV 4:2:2
Przestrzeń kolorów: YUV
Standard: SMPTE 292M, SMPTE 296M (1,5 Gb/s), SMPTE 424M, SMPTE 274M, SMPTE 425-A (3 Gb/s) SMPTE 2081 (6 Gb/s), z SMPTE352 Obsługiwane metadane SDI
True Dual Output: Sygnał HDMI i SDI może być wysyłany w różnych formatach
Wyświetlanie menu OSD: Tak
Tytuł na ekranie: Tak, generator znaków tytułu na ekranie osadzony w materiale wideo
Sieć
Kompresja wideo: AVC-H.264/HEVC-H.265/MJPEG przez FPGA
Rozdzielczość IP/częstotliwość klatek: 3840x2160P 30/29,97/25/24/23,98 1920x1080P 60/59,94/50/30/ 29,97/25/24/23,98 1920x1080i 60/59,94/50 1280x720P 60/59,94/50
True Dual Output: Sygnał IP, HDMI i SDI można ustawić w różnych formatach
Protokoły IP: TCP/IP, IGMP, ICMP, ARP, QoS, SNMP, UDP, HTTP, DNS, DHCP, FTP, NTP, UPNP, SRT
Protokoły transmisji: RTMP(S), RTSP, szyfrowanie RTSP, strumieniowanie RTP (unicast, multicast), SRT, MPEG-TS przez UDP, MPEG-TS przez RTP
Format kolorów: YUV4:2:0 8 bitów、YUV4:2:2 8 bitów、YUV4:2:2 10 bitów
Multi-stream: 2 streamy
Kompresja audio: 32–128 Kb/s (AAC-LC) do wyboru
OSD: Spersonalizowane OSD
Zgodność integracyjna: ONVIF2.4 (profil S), VISCA Over IP
Przepustowość (wyniki mogą się różnić w zależności od konfiguracji sieci i ustawień zarządzania): 128 Kb/s–60 Mb/s, 4kp60 12 bitów 4:2:2, 10–20 Mb/s, 1080p60 12 bitów 4:2:2
Opóźnienie (ogólne opóźnienie może wzrosnąć w zależności od konfiguracji sieci): 2–3 klatki (np. opóźnienie 1080p60 wynosi < 120 ms od szkła do szkła
Obsługa przeglądarek: Kompatybilność z różnymi przeglądarkami — obsługa HTML5 dla Microsoft Edge, Google Chrome, Firefox i Safari
Ogólne
Temperatura pracy: –40 °C do 60 °C (-40°F do 140°F), (nie zaleca się stosowania PoE, a kamera zostanie automatycznie podgrzana, gdy temperatura otoczenia spadnie poniżej -10°C (-14°F))
Wilgotność podczas pracy: 100% (bez kondensacji)
Zasilanie: DC 36 V / AC 24 V, PoE++ (zgodne z IEEE802.3bt, typ 4 klasa 8)
Protokoły IP: Zalecamy, aby nie używać PoE, gdy temperatura otoczenia wynosi -0°C lub mniej
Pobór mocy: Min.: 35 W (stan statyczny bez ruchu); Maks.: 85 W (praca przy pełnym ładowaniu z włączonym ogrzewaniem, nie zaleca się zasilania PoE)
Metoda instalacji: Samodzielna (w pozycji pionowej) lub podwieszana (wisząca), • Aby zapewnić bezpieczeństwo, urządzenie należy zamocować za pomocą dedykowanego wspornika montażowego.
Mocowanie: Mocowanie sufitowe, mocowanie ścienne, wytrzymały statyw
Uchwyt: Wbudowany do zastosowań przenośnych
Wycieraczka: Tak, typu ukrytego
Rozmiar otworu na śrubę statywu: 1 x 3/8”, 1 x 1/4” + punkt blokujący
Kolor obudowy: Ciemnoszary/Biały
Wymiary kamery: PAN: Φ 400 mm TILT: Φ 480 mm
Waga: 10 kg (22 funty)
Akcesoria w zestawie: Pilot na podczerwień x1, bezpieczny łańcuch blokujący i śruba x1, zasilacz x1, pierścień uszczelniający x12, śruba do szybkiego montażu panelu x4, pokrywa tylna IP67 x1, osłona przeciwdeszczowa x1
Certyfikaty: CE, FCC, IC, UKCA, ROHS, WEEE
