Panel IPS z podświetleniem LED
M-1093H wykorzystuje 2 × 9-calowe panele LCD IPS (In-Plane Switching) o rozdzielczości Full HD 1920×1200 z podświetleniem LED i kontrastem 1000:1. Kąt widzenia wynosi w poziomie: 170° / w pionie: 170°.

Interfejsy wejścia/wyjścia (SDI / HDMI / CVBS / analogowe audio)
Każdy wyświetlacz LCD M-1093F obsługuje:
Wejście 2K/3G/HD/SD-SDI × 2
Wyjście loop 2K/3G/HD/SD-SDI × 2
Wejście HDMI 1.3 × 1
Wyjście loop HDMI 1.3 × 1
Wejście CVBS × 1
Wyjście loop CVBS × 1
Analogowe wejście audio 3,5 mm × 1
Analogowe wyjście audio 3,5 mm × 1

Wyświetlanie UMD i Text-Tally (protokół TSL 3.1 / 4.0)
M-1093F obsługuje wyświetlanie UMD i Text-Tally protokołu TSL 3.1/4.0, z wyborem 1-126 adresów TSL i wyświetlaniem maksymalnie 8 liter. Sygnał UMD/TALLY jest przesyłany przez port RJ45 (RS485) na tylnym panelu monitora.

Osadzone monitorowanie audio (2-kanałowe mierniki z alarmem)
M-1093H obsługuje osadzone mierniki audio SDI-2ch / HDMI-2ch i analogowe 2-kanałowe mierniki audio z oznaczeniami i informacjami o nieprawidłowym dźwięku. Pozycję wzorca miernika audio można wybrać z jednego z czterech rogów, a znaczniki skali, informacje o alarmie i przezroczystość wzorca miernika audio można wybrać.

3-kolorowa kontrolka Tally Light [sygnał wejściowy RJ45(RS485)].
Na każdym ekranie znajdują się przednie kontrolki Tally Light w kolorach czerwonym, zielonym i żółtym, a użytkownicy mogą zdefiniować piny portu RJ45 do sterowania kontrolkami Tally Light.

Aktualizacja oprogramowania sprzętowego przez USB
Monitor jest wyposażony w standardowy port USB na tylnym panelu, umożliwiający aktualizację oprogramowania sprzętowego. Użytkownicy mogą pobrać najnowszy plik oprogramowania układowego na pamięć USB i bezpośrednio włożyć do monitora M-1093F w celu aktualizacji, bez połączenia z komputerem.

Zasilacz

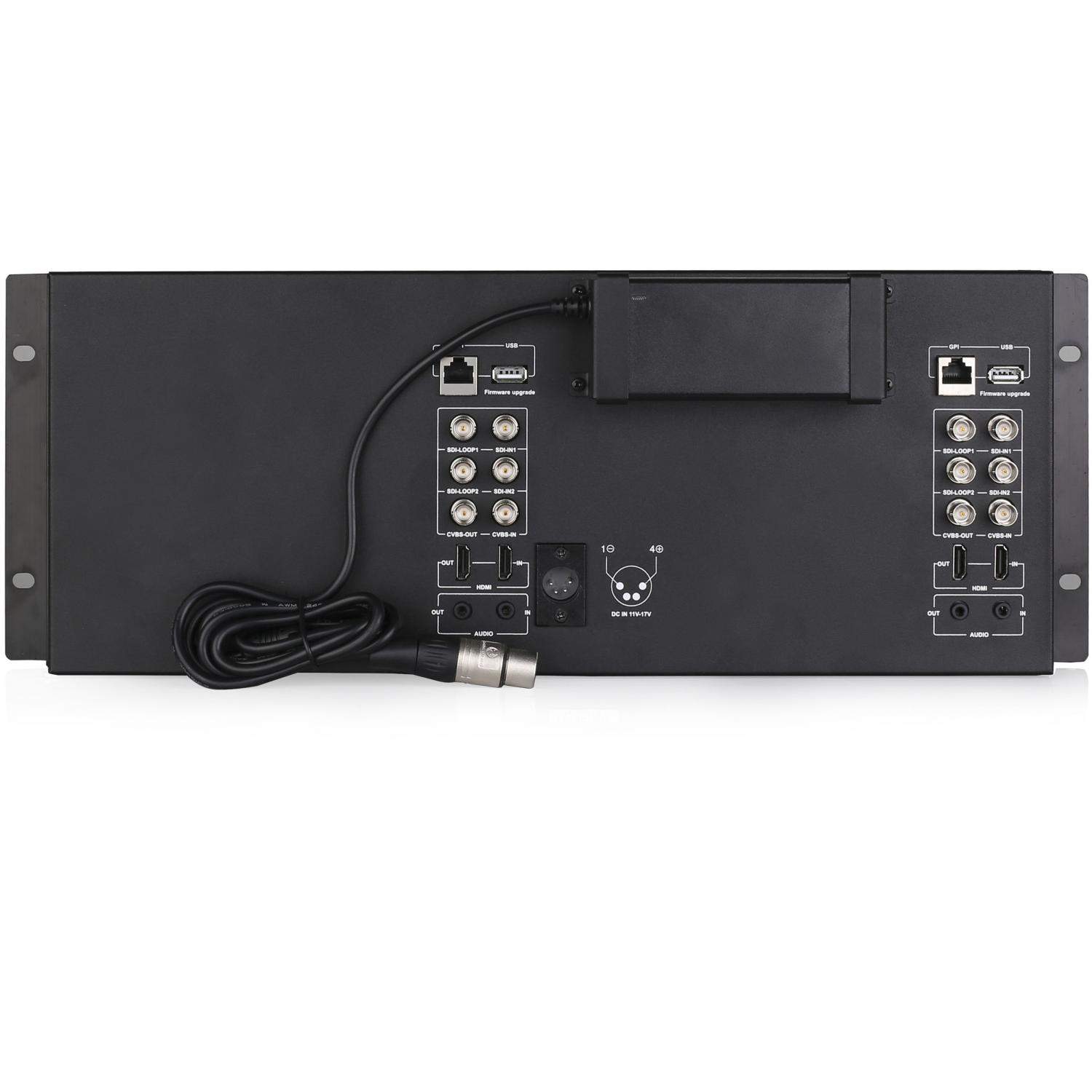

M-1093H zapewnia 4-pinowe gniazdo XLR wejścia zasilania DC 6.5-24V dla obu ekranów, a zasilacz AC-DC jest przymocowany do tylnego panelu monitora.

Instalacja
M-1093H to standardowy monitor do montażu w szafie rack 19", zajmujący wysokość 4U. Monitor można obracać o ±30° w górę i w dół po zainstalowaniu w stojaku.

Specyfikacja SWIT M-1093H:
Rozmiar: 9 cali × 2
Obszar wyświetlania: 191,52×119,70 mm
Rozdzielczość: 1920×1200
Współczynnik proporcji: 16:9 (regulowany 4:3)
Jasność: 450cd/m2
Kontrast: 1000:1
Kolor: 16,77 milionów kolorów
Kąt widzenia: Poziomy: 170°; Pionowy: 170°

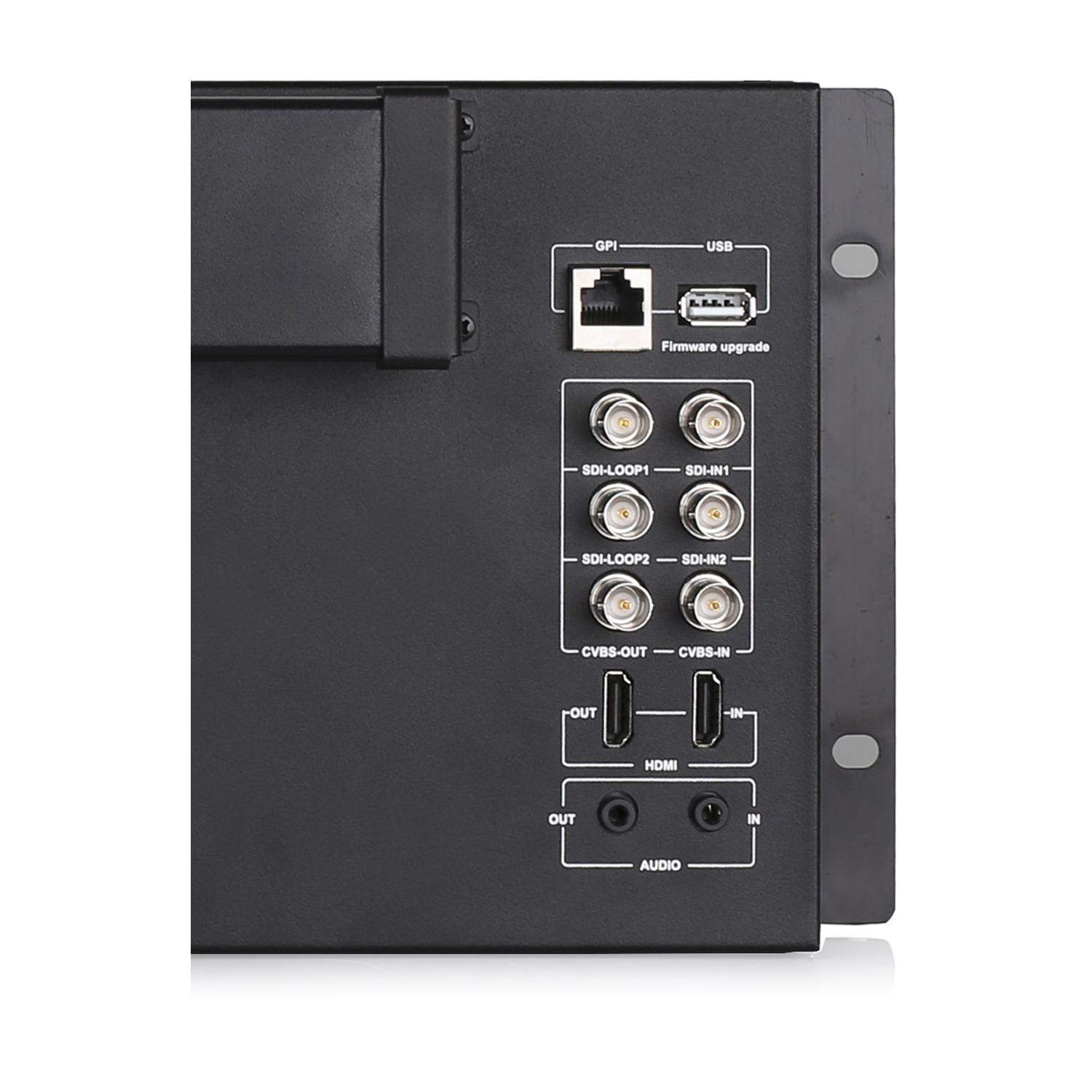

Wejście (każdy wyświetlacz LCD): BNC ×2 (2K/3G/HD/SD-SDI), BNC ×1 (wejście kompozytowe), HDMI ×1 (wejście HDMI), 3,5 mm ×1 (analogowe wejście audio)
Wyjście (każdy wyświetlacz LCD): BNC ×2 (wyjście loop 2K/3G/HD/SD-SDI), BNC ×1 (wyjście loop kompozytowe), HDMI ×1 (wyjście loop HDMI), 3,5 mm ×1 (SDI, HDMI, analogowe wyjście audio)
Format wideo
SDI: 2048×1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98) , 2048×1080i (60 / 59.94 / 50) , 1080p (60 / 59.94 / 50) , 1080i (60 / 59.94 / 50) , 1080p (30 / 29.97 / 25 / 24 / 23.98) , 1080psf (30 / 29,97 / 25 / 24 / 23,98) , 720p (60 / 59.94 / 50) , 480i (59.94) , 576i (50)
HDMI: 480i / 576i / 480p / 576p , 1080i (60 / 59.94 / 50) , 720p (60 / 59.94 / 50) , 1080psf (30 / 29,97 / 25 / 24 / 23,98) , 1080p (60 / 59.94 / 50 / 30 / 29.97 / 25 / 24 / 23.98)
CVBS: NTSC / PAL
Ogólne
Napięcie wejściowe: DC 6.5V-24V
Pobór mocy: ≤36W
Temperatura pracy: 0°C～+40°C
Wilgotność robocza: 10% ~ 90%
Temperatura przechowywania: -15°C～+60°C
Wilgotność przechowywania: 10% ～ 90%
Wymiary: 484×177×112.8mm
Waga netto (główny korpus): netto 2,8 kg; z opakowaniem 3,6 kg
